配网馈线终端

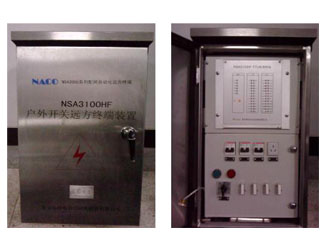

FTU用于柱上开关(10kV线路上的断路器、负荷开关)的远方监控保护,安装在户外不锈钢控制箱中。FTU通过IEC60870-5-101、IEC60870-5-104规约将数据转发到配网自动化子站或配网
型       号   AOD-NSA3100HF
颜       色
尺       寸

商品详情


详细介绍:

一、产品概述:
  FTU用于柱上开关(10kV线路上的断路器、负荷开关)的远方监控保护,安装在户外不锈钢控制箱中。FTU通过IEC60870-5-101、IEC60870-5-104规约将数据转发到配网自动化子站或配网控制中心,满足配网自动化的要求。

二、产品功能特点:
  主要功能:
    ◆ 16路开关量变位遥信,开关量输入为24V光电隔离输入;
    ◆ 2组三相交流电压和1组三相交流电流模拟量输入(供保护和测量使用),其基本内容有电压、电流、频率、功率及功率因数;
    ◆ 2路直流量变送器输入和一组蓄电池开始或停止活化遥控;
    ◆ 4路无源空节点遥控输出;
    ◆ 遥测越限告警及上传;
    ◆ 馈线停电自动识别并上传停电时刻负荷数据;
    ◆ 遥测定时保存功能,保存周期可设置;
    ◆ 装置告警、遥控操作、参数修改事件记录及事件SOE;
    ◆ 可就地、远方操作;
    ◆ 多种通讯规约可供选择:如101、104。
    ◆ 配置多种接口,如:串口RS232、RS485及10/100M以太网通讯口。
  硬件结构:
   本装置主要包括:
    ◆ 电源板:装置电源输入、2路直流量变送器输入和一组蓄电池开始或停止活化遥控输出;
    ◆ 管理板:RS232、RS485及10/100M以太网通讯口;
    ◆ 保护测控板:6路交流电压3路交流电流输入、1路零序电流输入、16路遥信输入、4路遥控输出;
    ◆ 通讯板:蓝牙、GPRS模块(两种模块可选配)。
    ◆ 配置原则:全部插件标配,外加蓄电池、充放电模块空开灯装在不锈钢柜子中。
  主要特点:
  NSA3100HF配网自动化馈线终端采用高性能ARM9嵌入式芯片+ARM7微处理器,构成多CPU结构,软件实现模块化、平台化,运行速度快,处理能力强,存储容量大,可扩展性好。
    ◆ 装置采用表面贴装技术,选用高性能、高可靠性工业级芯片,外围电路严格匹配,从而保证装置运行的可靠性;
    ◆ 使用先进的嵌入式操作系统,极大地满足了系统和数据处理的实时性;
    ◆ 具备多级看门狗,保证了装置的可靠运行;
    ◆ 大容量的存储空间,可以保存各种数据便于日后分析,如操作记录、遥测定时数据、遥测极值数据、遥测越限记录、SOE事件记录等, 并能生成历史曲线查看;
    ◆ 采用标准数据存储结构及标准通讯规约,便于和子站连接;
    ◆ 装置各种采集量可以按需配置,通过配置软件设置,使用灵活方便;
    ◆ 内部集成多种通讯规约与子站通讯,具有信息传送可靠性高、速度快等优点;
    ◆ 装置通讯资源丰富,通过配置软件可以自由配置各种任务(包括调试任务);
    ◆ 装置无需任何规约转换设备,可直接接入各种外部智能设备,减少总的设备数量,节约投资;
    ◆ 采用高可靠性元器件,如继电器、连接器等,保证动作的正确性;
    ◆ 装置可接入B码对时,也可通过软件对时;
    ◆ 装置插件前插式结构,结构紧凑,安装使用方便,可当地及远方维护;
    ◆ 附带功能强大的调试维护软件,实现丰富的测量、记录、监视、控制等功能,支持各种历史数据的查询和导出功能;
    ◆ 完善的保护功能,根据定值可适应电流型、电压型开关。


详细介绍:

一、产品概述:
  FTU用于柱上开关(10kV线路上的断路器、负荷开关)的远方监控保护,安装在户外不锈钢控制箱中。FTU通过IEC60870-5-101、IEC60870-5-104规约将数据转发到配网自动化子站或配网控制中心,满足配网自动化的要求。

二、产品功能特点:
  主要功能:
    ◆ 16路开关量变位遥信,开关量输入为24V光电隔离输入;
    ◆ 2组三相交流电压和1组三相交流电流模拟量输入(供保护和测量使用),其基本内容有电压、电流、频率、功率及功率因数;
    ◆ 2路直流量变送器输入和一组蓄电池开始或停止活化遥控;
    ◆ 4路无源空节点遥控输出;
    ◆ 遥测越限告警及上传;
    ◆ 馈线停电自动识别并上传停电时刻负荷数据;
    ◆ 遥测定时保存功能,保存周期可设置;
    ◆ 装置告警、遥控操作、参数修改事件记录及事件SOE;
    ◆ 可就地、远方操作;
    ◆ 多种通讯规约可供选择:如101、104。
    ◆ 配置多种接口,如:串口RS232、RS485及10/100M以太网通讯口。
  硬件结构:
   本装置主要包括:
    ◆ 电源板:装置电源输入、2路直流量变送器输入和一组蓄电池开始或停止活化遥控输出;
    ◆ 管理板:RS232、RS485及10/100M以太网通讯口;
    ◆ 保护测控板:6路交流电压3路交流电流输入、1路零序电流输入、16路遥信输入、4路遥控输出;
    ◆ 通讯板:蓝牙、GPRS模块(两种模块可选配)。
    ◆ 配置原则:全部插件标配,外加蓄电池、充放电模块空开灯装在不锈钢柜子中。
  主要特点:
  NSA3100HF配网自动化馈线终端采用高性能ARM9嵌入式芯片+ARM7微处理器,构成多CPU结构,软件实现模块化、平台化,运行速度快,处理能力强,存储容量大,可扩展性好。
    ◆ 装置采用表面贴装技术,选用高性能、高可靠性工业级芯片,外围电路严格匹配,从而保证装置运行的可靠性;
    ◆ 使用先进的嵌入式操作系统,极大地满足了系统和数据处理的实时性;
    ◆ 具备多级看门狗,保证了装置的可靠运行;
    ◆ 大容量的存储空间,可以保存各种数据便于日后分析,如操作记录、遥测定时数据、遥测极值数据、遥测越限记录、SOE事件记录等, 并能生成历史曲线查看;
    ◆ 采用标准数据存储结构及标准通讯规约,便于和子站连接;
    ◆ 装置各种采集量可以按需配置,通过配置软件设置,使用灵活方便;
    ◆ 内部集成多种通讯规约与子站通讯,具有信息传送可靠性高、速度快等优点;
    ◆ 装置通讯资源丰富,通过配置软件可以自由配置各种任务(包括调试任务);
    ◆ 装置无需任何规约转换设备,可直接接入各种外部智能设备,减少总的设备数量,节约投资;
    ◆ 采用高可靠性元器件,如继电器、连接器等,保证动作的正确性;
    ◆ 装置可接入B码对时,也可通过软件对时;
    ◆ 装置插件前插式结构,结构紧凑,安装使用方便,可当地及远方维护;
    ◆ 附带功能强大的调试维护软件,实现丰富的测量、记录、监视、控制等功能,支持各种历史数据的查询和导出功能;
    ◆ 完善的保护功能,根据定值可适应电流型、电压型开关。
