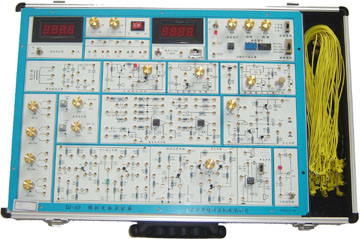

模拟电路实验箱



DJ-A2模拟电路实验箱是根据最新的《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础,汲取了众多专业教师的教学经验,并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》课程全
型       号   AOD- DJA1
颜       色
尺       寸

商品详情


产品介绍:
  AOD- DJA1模拟电路实验箱将所有实验模块分类集中分布于线路板上,由锁紧式插孔将引线引出, 每个实验的电路的原理图都丝印在实验板表面,学生可按照各实验项目原理图自已搭建电路, 利于培养学生的思维能力及动手能力,也增强了该实验箱的适用性。 A1 型模拟电路实验箱以《高等工业学校电子技术基础 课程教学基本要求》中确定的教学实验要求为基础,包括了《模拟电子技术基础》课程全部实验内容,是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。
 AOD- DJA1有数字式频率计和直流电压表.
 ☆实验箱组成
 ①电源: 输入:AC 220V±10%,50HZ
 输出:※DC:±5V~±12V可调, I≥0.2A
 ※DC:+5V~+27V可调,DC I≥0.2A
 ※DC:±12V,DC I≥0.2A
 以上各路输出均有过流保护,自动恢复功能
 ※AC V:7.5V×2;AC I≥0.15A
 ②直流电压源:
 双路-0.5V~+0.5V;-5V~+5V两档连续可调。
 ③低频信号源:2HZ-20KHZ 0-10V(新增)
 分别可输出方波、三角波、正弦波三种波形
 ④数字式频率计和直流电压表
 ⑤分立元件电路
 整流、滤波和稳压电路;单级放大电路;两级阻容耦容放大电
 路;负反馈放大电路;射极跟随器;差动放大电路;互补对称
 功放电路;电位器组;电阻、电容和二三极管、扬效应管、可
 控硅等组成。
 ⑥集成模拟电路
 两个独立的运算放大器(741);集成功放(LM386)

 ☆主要特点
 该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号, 装有相应元器件,增加了学生的感性认识,需要测量及观察的部分 装有锁紧式接插件,使用直观、可靠,维修方便、简捷,实验电路 采用单元电路方式设计,每个单元电路以基本电路为主,再连接不 同的元件为该电路参数或通过不同的单元电路组合,完成不同的实 验要求。该箱由一体形铅合金型材制成,色泽造型高雅气派,箱体 牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠, 外型美观。

 ☆实验项目
 1.单级放大电路
 2.两级放大电路
 3.负反馈放大电路
 4.射极跟随器
 5.差动放大电路
 6.比例求和运算电路
 7.积分与微分电路
 8.波形发生电路
 9.有源滤波器
 10.电压比较器
 11.IC电路RC正弦波振荡器
 12.集成功率放大器
 13.整流滤波与并联稳压电路
 14.串联稳压电路
 15.集成稳压器
 16.RC正弦波振荡器
 17.LC振荡器及选频放大器
 18.电流/电压转换电路
 19.电压/频率转换电路
 20.互补对称功率放大器
 21.波形变换电路
 22.扬效应管实验(新增)
 23.可控硅实验电路(新增)
 附加:面包板扩展区
产品说明:
AOD- DJA1模拟电路实验箱将所有实验模块分类集中分布于线路板上,由锁紧式插孔将引线引出, 每个实验的电路的原理图都丝印在实验板表面,学生可按照各实验项目原理图自已搭建电路, 利于培养学生的思维能力及动手能力,也增强了该实验箱的适用性。 A1 型模拟电路实验箱以《高等工业学校电子技术基础 课程教学基本要求》中确定的教学实验要求为基础,包括了《模拟电子技术基础》课程全部实验内容,是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。 DJ-A1有数字式频率计和直流电压表.
产品介绍:
  AOD- DJA1模拟电路实验箱将所有实验模块分类集中分布于线路板上,由锁紧式插孔将引线引出, 每个实验的电路的原理图都丝印在实验板表面,学生可按照各实验项目原理图自已搭建电路, 利于培养学生的思维能力及动手能力,也增强了该实验箱的适用性。 A1 型模拟电路实验箱以《高等工业学校电子技术基础 课程教学基本要求》中确定的教学实验要求为基础,包括了《模拟电子技术基础》课程全部实验内容,是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。
 AOD- DJA1有数字式频率计和直流电压表.
 ☆实验箱组成
 ①电源: 输入:AC 220V±10%,50HZ
 输出:※DC:±5V~±12V可调, I≥0.2A
 ※DC:+5V~+27V可调,DC I≥0.2A
 ※DC:±12V,DC I≥0.2A
 以上各路输出均有过流保护,自动恢复功能
 ※AC V:7.5V×2;AC I≥0.15A
 ②直流电压源:
 双路-0.5V~+0.5V;-5V~+5V两档连续可调。
 ③低频信号源:2HZ-20KHZ 0-10V(新增)
 分别可输出方波、三角波、正弦波三种波形
 ④数字式频率计和直流电压表
 ⑤分立元件电路
 整流、滤波和稳压电路;单级放大电路;两级阻容耦容放大电
 路;负反馈放大电路;射极跟随器;差动放大电路;互补对称
 功放电路;电位器组;电阻、电容和二三极管、扬效应管、可
 控硅等组成。
 ⑥集成模拟电路
 两个独立的运算放大器(741);集成功放(LM386)

 ☆主要特点
 该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号, 装有相应元器件,增加了学生的感性认识,需要测量及观察的部分 装有锁紧式接插件,使用直观、可靠,维修方便、简捷,实验电路 采用单元电路方式设计,每个单元电路以基本电路为主,再连接不 同的元件为该电路参数或通过不同的单元电路组合,完成不同的实 验要求。该箱由一体形铅合金型材制成,色泽造型高雅气派,箱体 牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠, 外型美观。

 ☆实验项目
 1.单级放大电路
 2.两级放大电路
 3.负反馈放大电路
 4.射极跟随器
 5.差动放大电路
 6.比例求和运算电路
 7.积分与微分电路
 8.波形发生电路
 9.有源滤波器
 10.电压比较器
 11.IC电路RC正弦波振荡器
 12.集成功率放大器
 13.整流滤波与并联稳压电路
 14.串联稳压电路
 15.集成稳压器
 16.RC正弦波振荡器
 17.LC振荡器及选频放大器
 18.电流/电压转换电路
 19.电压/频率转换电路
 20.互补对称功率放大器
 21.波形变换电路
 22.扬效应管实验(新增)
 23.可控硅实验电路(新增)
 附加:面包板扩展区
产品说明:
AOD- DJA1模拟电路实验箱将所有实验模块分类集中分布于线路板上,由锁紧式插孔将引线引出, 每个实验的电路的原理图都丝印在实验板表面,学生可按照各实验项目原理图自已搭建电路, 利于培养学生的思维能力及动手能力,也增强了该实验箱的适用性。 A1 型模拟电路实验箱以《高等工业学校电子技术基础 课程教学基本要求》中确定的教学实验要求为基础,包括了《模拟电子技术基础》课程全部实验内容,是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。 DJ-A1有数字式频率计和直流电压表.
