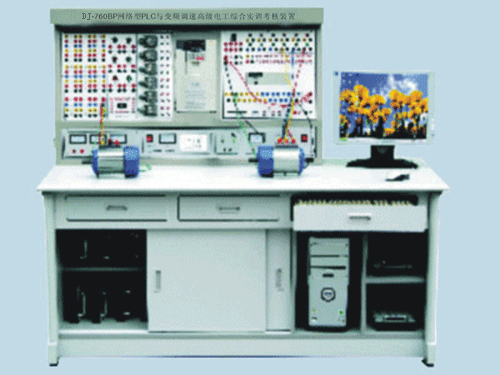

网络型PLC与变频调速高级电工综合实训考核装置



为适应各类院校实验室建设的需要,我们推出了“网络型PLC与变频调速高级电工综合实训装置”。它集可编程逻辑控制器、编程软件、PLC局域网、MCGS工控组态软件、变频器、自动化过程控制、电力拖动等于一体。
型       号   AOD-DJ760B
颜       色
尺       寸

商品详情


产品介绍:
为适应各类院校实验室建设的需要,我们推出了“网络型PLC与变频调速高级电工综合实训装置”。它集可编程逻辑控制器、编程软件、PLC局域网、MCGS工控组态软件、变频器、自动化过程控制、电力拖动等于一体。在本装置上,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪,装置配备的主机采用FX2N-48MR的可编程序控制器

产品结构特点

1、实验桌:一桌为两座,主体结构为塑钢木结构,主体材料采用三聚氰胺双面贴面板,桌面板采用25mm密度板外贴压进口防火板(制作成鸭嘴边)。其截面采用PVC封边带高温热熔胶封边。操作台设两个抽屉,便于存放导线、实操指导书等,操作台下方设单元板储藏柜,方便存放实验单元板。
2、实验屏:喷塑钢结构,固定在操作台上,电源控制面板设计实验屏下方;上方中部设计为窗式导轨,实验单元模块可分别在导轨上自由装卸,上方右侧设计为编程器模板,方便接插。该实验屏外形美观、坚固结实、防锈耐脏、操作简便。
3、电源控制面板:电源控制台面板上装有带漏电保护器的断路器,以便在紧急情况下,断路器跳闸,故障排除后,将漏电按钮复位,可重新使用。
4、单元板:选用ABS塑料,一次注塑成型,背部盒内可装线路板及元器件。
5、实验导线:所有接插件、连接线均采用安全型迭接插件,为学生实验提供了极高的安全性。
6、实验台采用三相五线制供电,为实验提供安全可靠的电源。

性能特点

1、本实验装置不仅能做PLC的常规实验,而且还可以做PLC的通讯实验。
2、打开MCGS工控组态软件的编程环境,任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行实验动态跟踪教学。供助MCGS工控组态软件,监控实验台的实验情况。
3、实验室局域网实验教学
通过485接口可将实验室内的所有PLC连接起来,构成PLC实验室局域网,可进行PLC网络教学实验。

4、实验系统由以下几部分构成:
1)、PLC可编程控制器实验台
2)、PLC可编程控制器演示装置
3)、PLC可编程控制器操作桌
4)、编程应用软件
5)、PLC及转接通讯电缆或手动控制器
6)、组态软件及组态实验程序
7)、PLC局域网
8)、变频器

变频调速实训项目

1、变频器的基本操作实验
2、变频器的组合和程序运转实训
3、变频器频率跳变操作和多段速运转实训
4、面板功能参数设置与操作实训
5、外部模拟量控制变频器开环调速实训
6、开环系统实训
7、闭环系统实训
8、并用操作运转实训
9、通讯操作运转实训
10、瞬间停电起动实训
11、PID控制系统实训
12、变频器组态实验


可编程实验项目

1、执行单元交流接触器、热继电器、能耗控制器、行程开关、输出动作显示、三相异步电机,组成常用、常规的(如六种机床电路)和特殊程序要求的各种电路(如机械手控制或过程控制)。
2、实训单元

1)、与、或、非逻辑功能实训
2)、定时器、计数器功能实训
3)、全自动洗衣机演示及实训
4)、电镀生产线控制演示及实训
5)、步进电机演示及实训
6)、交通灯自控与手控演示及实训
7)、电机控制演示及实训
8)、铁塔之光演示实训
9)、自动送料装车系统实训
10)、自控轧钢机实训
11)、水塔水位自动控制实训
12)、自控成型机实训
13)、多种液体自动控制实训
14)、邮件分拣机实训
15)、四层电梯控制演示实训
16)、用已编辑好的组态棒图,对以上任何实验进行动态跟踪教学实验
17)、针对实验项目的具体要求,学生自行编辑组态棒图,进行教学实验
18)、教师端电脑(主站)跟32台PLC主机(从站)进行直接通信实验

变频调速实训项目

1、变频器的基本操作实验
2、变频器的组合和程序运转实训
3、变频器频率跳变操作和多段速运转实训
4、面板功能参数设置与操作实训
5、外部模拟量控制变频器开环调速实训
6、开环系统实训
7、闭环系统实训
8、并用操作运转实训
9、通讯操作运转实训
10、瞬间停电起动实训
11、PID控制系统实训
12、变频器组态实验

主要技术指标

1、输入电源:AC380V±10%(三相五线)50HZ;
2、额定电流:<10A
3、环境温度:-10℃-40℃
4、相对湿度:<95%(25℃)
5、三菱主机: FX2N-48MR
6、手持编程器:FX20P(另配)
7、变频器:FR-S520SE
8、外型尺寸:1600×700×1450(mm)

产品说明:

产品结构特点

1、实验桌:一桌为两座,主体结构为塑钢木结构,主体材料采用三聚氰胺双面贴面板,桌面板采用25mm密度板外贴压进口防火板(制作成鸭嘴边)。其截面采用PVC封边带高温热熔胶封边。操作台设两个抽屉,便于存放导线、实操指导书等,操作台下方设单元板储藏柜,方便存放实验单元板。
2、实验屏:喷塑钢结构,固定在操作台上,电源控制面板设计实验屏下方;上方中部设计为窗式导轨,实验单元模块可分别在导轨上自由装卸,上方右侧设计为编程器模板,方便接插。该实验屏外形美观、坚固结实、防锈耐脏、操作简便。
3、电源控制面板:电源控制台面板上装有带漏电保护器的断路器,以便在紧急情况下,断路器跳闸,故障排除后,将漏电按钮复位,可重新使用。
4、单元板:选用ABS塑料,一次注塑成型,背部盒内可装线路板及元器件。
5、实验导线:所有接插件、连接线均采用安全型迭接插件,为学生实验提供了极高的安全性。
6、实验台采用三相五线制供电,为实验提供安全可靠的电源。

产品介绍:
为适应各类院校实验室建设的需要,我们推出了“网络型PLC与变频调速高级电工综合实训装置”。它集可编程逻辑控制器、编程软件、PLC局域网、MCGS工控组态软件、变频器、自动化过程控制、电力拖动等于一体。在本装置上,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪,装置配备的主机采用FX2N-48MR的可编程序控制器

产品结构特点

1、实验桌:一桌为两座,主体结构为塑钢木结构,主体材料采用三聚氰胺双面贴面板,桌面板采用25mm密度板外贴压进口防火板(制作成鸭嘴边)。其截面采用PVC封边带高温热熔胶封边。操作台设两个抽屉,便于存放导线、实操指导书等,操作台下方设单元板储藏柜,方便存放实验单元板。
2、实验屏:喷塑钢结构,固定在操作台上,电源控制面板设计实验屏下方;上方中部设计为窗式导轨,实验单元模块可分别在导轨上自由装卸,上方右侧设计为编程器模板,方便接插。该实验屏外形美观、坚固结实、防锈耐脏、操作简便。
3、电源控制面板:电源控制台面板上装有带漏电保护器的断路器,以便在紧急情况下,断路器跳闸,故障排除后,将漏电按钮复位,可重新使用。
4、单元板:选用ABS塑料,一次注塑成型,背部盒内可装线路板及元器件。
5、实验导线:所有接插件、连接线均采用安全型迭接插件,为学生实验提供了极高的安全性。
6、实验台采用三相五线制供电,为实验提供安全可靠的电源。

性能特点

1、本实验装置不仅能做PLC的常规实验,而且还可以做PLC的通讯实验。
2、打开MCGS工控组态软件的编程环境,任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行实验动态跟踪教学。供助MCGS工控组态软件,监控实验台的实验情况。
3、实验室局域网实验教学
通过485接口可将实验室内的所有PLC连接起来,构成PLC实验室局域网,可进行PLC网络教学实验。

4、实验系统由以下几部分构成:
1)、PLC可编程控制器实验台
2)、PLC可编程控制器演示装置
3)、PLC可编程控制器操作桌
4)、编程应用软件
5)、PLC及转接通讯电缆或手动控制器
6)、组态软件及组态实验程序
7)、PLC局域网
8)、变频器

变频调速实训项目

1、变频器的基本操作实验
2、变频器的组合和程序运转实训
3、变频器频率跳变操作和多段速运转实训
4、面板功能参数设置与操作实训
5、外部模拟量控制变频器开环调速实训
6、开环系统实训
7、闭环系统实训
8、并用操作运转实训
9、通讯操作运转实训
10、瞬间停电起动实训
11、PID控制系统实训
12、变频器组态实验


可编程实验项目

1、执行单元交流接触器、热继电器、能耗控制器、行程开关、输出动作显示、三相异步电机,组成常用、常规的(如六种机床电路)和特殊程序要求的各种电路(如机械手控制或过程控制)。
2、实训单元

1)、与、或、非逻辑功能实训
2)、定时器、计数器功能实训
3)、全自动洗衣机演示及实训
4)、电镀生产线控制演示及实训
5)、步进电机演示及实训
6)、交通灯自控与手控演示及实训
7)、电机控制演示及实训
8)、铁塔之光演示实训
9)、自动送料装车系统实训
10)、自控轧钢机实训
11)、水塔水位自动控制实训
12)、自控成型机实训
13)、多种液体自动控制实训
14)、邮件分拣机实训
15)、四层电梯控制演示实训
16)、用已编辑好的组态棒图,对以上任何实验进行动态跟踪教学实验
17)、针对实验项目的具体要求,学生自行编辑组态棒图,进行教学实验
18)、教师端电脑(主站)跟32台PLC主机(从站)进行直接通信实验

变频调速实训项目

1、变频器的基本操作实验
2、变频器的组合和程序运转实训
3、变频器频率跳变操作和多段速运转实训
4、面板功能参数设置与操作实训
5、外部模拟量控制变频器开环调速实训
6、开环系统实训
7、闭环系统实训
8、并用操作运转实训
9、通讯操作运转实训
10、瞬间停电起动实训
11、PID控制系统实训
12、变频器组态实验

主要技术指标

1、输入电源:AC380V±10%(三相五线)50HZ;
2、额定电流:<10A
3、环境温度:-10℃-40℃
4、相对湿度:<95%(25℃)
5、三菱主机: FX2N-48MR
6、手持编程器:FX20P(另配)
7、变频器:FR-S520SE
8、外型尺寸:1600×700×1450(mm)

产品说明:

产品结构特点

1、实验桌:一桌为两座,主体结构为塑钢木结构,主体材料采用三聚氰胺双面贴面板,桌面板采用25mm密度板外贴压进口防火板(制作成鸭嘴边)。其截面采用PVC封边带高温热熔胶封边。操作台设两个抽屉,便于存放导线、实操指导书等,操作台下方设单元板储藏柜,方便存放实验单元板。
2、实验屏:喷塑钢结构,固定在操作台上,电源控制面板设计实验屏下方;上方中部设计为窗式导轨,实验单元模块可分别在导轨上自由装卸,上方右侧设计为编程器模板,方便接插。该实验屏外形美观、坚固结实、防锈耐脏、操作简便。
3、电源控制面板:电源控制台面板上装有带漏电保护器的断路器,以便在紧急情况下,断路器跳闸,故障排除后,将漏电按钮复位,可重新使用。
4、单元板:选用ABS塑料,一次注塑成型,背部盒内可装线路板及元器件。
5、实验导线:所有接插件、连接线均采用安全型迭接插件,为学生实验提供了极高的安全性。
6、实验台采用三相五线制供电,为实验提供安全可靠的电源。
