产品介绍：
一、系统组成：
·硬件：
（1）仿真器与单片机系统扩展：51/96单片机仿真器，用户CPU（AT89S52），64K程序存储器，64K数据存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
（2）输入/ 输出：128*64 LCD图文电路，字符式1602 LCD，16*16 LED点阵电路，6位静态数码管显示电路，十六位乒乓开关，八位按钮开关，十六位逻辑电平显示，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口，PWM电路，VGA接口，IC-8、IC-14、IC-16、IC-20、IC-28、IC-40（锁紧）等集成电路插座。
（3）常用接口芯片：8155、8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看门狗MAX813L、74LS138等；
（4）控制对象：小直流电机闭环控制、步进电机、温度闭环控制、压力、继电器、电子音响喇叭、IC卡读写、语音录放(含话筒、喇叭)、十字路口交通灯模型等；
（5）新型实用接口电路：数字温度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日历钟（PCF8563）、AT24C02、LM331（V/F）、串行EEPROM（AT93C46）、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。
（6）EDA接口：配置EDA下载板和相应IO接口，支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。
（7）信号源、仪表：
· 配备函数信号发生器,提供三角波、正弦波、方波三种信号输出，信号频率2HZ～
90KHZ可调，幅度VPP为10V连续可调。
·配备数字式直流电压表，测压范围-30V～+30V，精度0.1V。
·配备数字式频率计,测频范围0～300KHZ
·提供固定脉冲分频信号：1HZ、4HZ、8HZ、64HZ、256HZ、1KHZ、8KHZ、500KHZ、1MHZ、4MHZ、6MHZ、12MHZ、24MHZ。
·软件：
系统配置Win98/2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51、C语言编译、调试；单片机在线下载软件等。
·电源：
系统内置高性能直流稳压电源、漏电断路器。
·机箱：

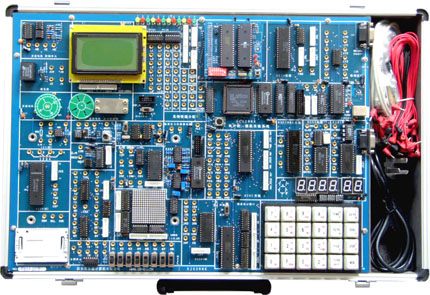

为台式机，由控制屏和实验桌组成，控制屏有两大块的双面印刷线路板组成。
二、主要特点
（1）高性能仿真器：实验仪内置51/96通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。
（2）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（3）二次开发：主机板留有系统总线接口，通过单片机仿真器调试用户系统。
（4）在线下载：不需编程器，可直接烧录AT89S5X单片机。
（5）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和运
行的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
（6）支持EDA开发：实现EDA、单片机实验需求。
（7）闭环控制：对温度、转速等控制对象实行PID自动控制。
三、实验项目
软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 /8155 A、B、C口输出方波实验；
（6）8255/8155 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；☆
（13）微型打印机打印字符、曲线、汉字实验；☆
（14）日历时钟DS12887控制实验；☆
(15) I2C储存卡读写实验；
（16）语音芯片ISD1420控制实验（录音）；
（17）语音芯片ISD1420控制实验（放音）；
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力实验；
（29）CAN总线通讯接口实验；
（30）以太网TCP/IP协议接口实验；
（31）USB2.0通讯接口实验。
（32）DS18B20单总线温度测量实验
（33）红外线遥控收发实验
（34）TLC549串行A/D转换实验
（35）TLC5615 10位D/A串行转换实验
（36）PCF8563 I²C日历时钟实验
（37）看门狗实验
（38）PWM实验
（39）74LS138译码器实验
（40）串并转换（7 4 L S 1 6 4），扩展2位七段LED实验
（41）并串转换（7 4 L S 1 6 5）实验
（42）LM331电压/频率转换实验
（43）十字路口交通灯模型控制实验
（44）AT24C02 I2C总线存储器读写实验
（45）串行存储芯片93C46读写实验
（46）交通信号灯的控制实验
（47）直流电机闭环控制实验（PID调节闭环控制）
（48）温度测量控制（PID调节闭环控制）
可编程CPLD／ＦＰＧＡ部分实验
isplsi1032下载应用实验,其它公司下载板为选配实验。
自行扩展实验
通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。
说明：实验项目打“☆”号为选配扩展卡实验。
|
