产品介绍：

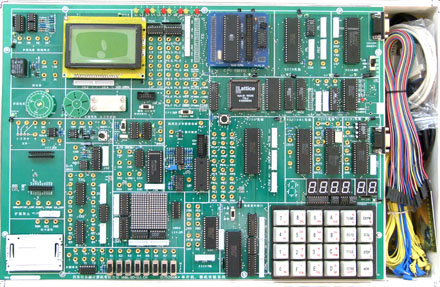

AOD-DJ598KB单片机·微机三合一实验开发系统
一、系统简介
本系统是《MCS-51/ 96单片机原理与接口》、《十六位微机原理与接口》、《单片机控制技术》、《自动化控制》等课程教学的最佳配套实验设备。在DJ598K基础上把仿真器改为外置，主板以《DJ-51/96/88系列单片机·微机实验指导书》实验为主，增加地址总线、数据总线、控制总线引出，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。
二、系统组成：
·硬件：
（1）开发系统组成：单片机仿真器，89S52CPU卡，80C196 CPU卡，8088CPU，系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，16*16 LED点阵电路，音频功放，0～5V可调模拟量，ISP在线下载接口，打印口，用户串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；
（4）控制对象：喇叭、温度、IC卡读写、小型直流电机、步进电机、压力传感器、继电器等；
（5）可选配逻辑分析仪；
·软件：
系统配置2000/xp等操作平台的单片机·微机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。
·电源：
系统内置高性能直流稳压电源。
·机箱：
系统配置轻便铝合金箱子作为实验仪机箱。
三、系统主要特点
（1）系统自动识别CPU：598KB是集51、96、8088三大系列CPU于一体的三合一实验系统，内置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。
（2）仿真器外置：DJ-208型51/96通用单片机仿真器外置，这样仿真器可单独使用。64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。也可选用Keil51_CPU卡仿真51单片机实验系统。
（3）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（4）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。
（5）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。
（6）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
四、实验项目
（一）51单片机实验
软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；（打印机选配☆）
（13）微型打印机打印字符、曲线、汉字实验；（打印机选配☆）
（14）I2C储存卡读写实验；
（15）继电器控制实验；
（16）步进电机控制；
（17）8253方波实验；
（18）小直流电机调速实验；
（19）16*16 LED点阵显示实验；
（20）128*64 LCD液晶显示实验；
（21）8250可编程异步通讯接口实验（自发自收）；
（22）8251可编程通讯接口实验（与PC机）；
（23）单片机RS232/485串行发送实验（双机通讯）；
（24）单片机RS232/485串行接收实验（双机通讯）；
（25）温度控制实验
（26）压力实验；
（27）ISP单片机最小系统实验；
（二）96单片机实验
软件实验
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)数字区传送子程序
(5)数据排序实验
(6)查找相同个数
(7)无符号双字节快速乘法子程序
(8)多分支程序
硬件实验
(1)P1口亮灯实验
(2) P1口转弯灯实验
(3) P2.6口输入，P1口输出
(4)工业顺序控制
(5) 8255 A、B、C口输出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通灯
(8)简单I/O扩展
(9) A/D转换实验
(10)D/A转换实验
(11)8279键盘显示实验
(12)通用打印机 ☆
(13)继电器控制
(14)8253方波
(15)步进电机控制
（三）8086微机实验
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
(4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求最大数和最小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验 ：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16*16 LED点阵显示实验
（18）128*64 LCD液晶显示实验
（19）8237 DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279 键盘显示实验
（22）温度测量实验
（23）压力测量实验
说明：实验项目打“☆”号为选配实验。
|
