开放型单片机•微机实验开发系统



以小系统、多功能、易扩展为设计思想,主板以《DJ-51/96/88系列单片机·微机实验指导书》实验为主,增加地址总线、数据总线、控制总线引出和扩展单元(区),这样学校可以从需要出发,选配各种扩展模块,
型       号   AOD-DJ598KC
颜       色
尺       寸

商品详情


产品介绍:

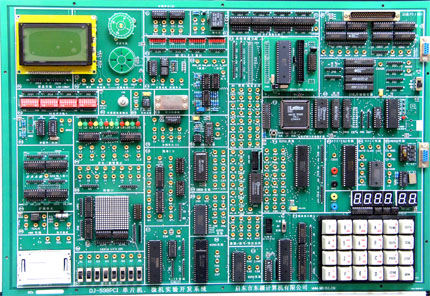

AOD-DJ598KC开放型单片机·微机实验开发系统
产品介绍:
一、系统简介
本系统是《MCS-51/ 96单片机原理与接口》、《十六位微机原理与接口》、《单片机控制技术》、《C8051Fxxx高速SOC单片机原理及应用》、《AVR  ATMEGA16单片机原理及应用》、《自动化控制》、《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想,主板以《DJ-51/96/88系列单片机·微机实验指导书》实验为主,增加地址总线、数据总线、控制总线引出和扩展单元(区),这样学校可以从需要出发,选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。
二、系统组成:
·硬件:
(1)开发系统组成:由8088实验开发系统作为基板,51/196/C8051F/AVR/EDA/ARM等为插卡,免除了数据选择开关,减少了插卡引脚,提高了机器性能,使操作更方便,主机自动识别CPU类型,自动切换不同CPU的三总线连接,使用极其方便。系统控制芯片为Lattice1032,64K程序存储器(w27c512),64K数据存储器(61256x2),开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。
(2)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/ 输出电路,排针∕锁紧孔转接口、16*16 LED点阵电路,音频功放,0~5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。
(3)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等;
(4)控制对象:喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等;
(5)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司各种扩展模块。
(6) 可选配逻辑分析仪
(7).选配上本公司的无线下载模块就能实验无线下载调试,还可进行无线实验,蓝牙实验
·软件:
系统配置2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试;单片机在线下载软件等。
·电源:
系统内置高性能直流稳压电源。
·插孔
系统采用锁紧式镀金大孔座,既美观大气,又接触可靠、方便实验连接。
·机箱:
系统配置轻便铝合金箱子作为实验仪机箱, 色泽造型高雅气派,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠, 外型美观。

三、系统主要特点
(1)系统自动识别CPU:598KC是集51、96、8088三大系列CPU于一体的三合一实验系统,内置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板,自成一体,可单独作为8086微机原理和接口实验使用,也可分别叠插51或96CPU卡,构成51/96单片机实验开发系统,结构紧凑,资源充分共享,无总线开关切换,自动识别CPU的类型。
(2)仿真器配置:实验仪配置的DJ-208型51/96通用单片机仿真器,64K数据空间、64K 程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。该实验仪也可选配Keil-C仿真器,支持Keil-C软件。在线仿真、在线编程下载,自动识别,无需开关切换,用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。
(3)仿真C8051F 单片机(SOC):选配DJ-C8051F 仿真系统,可对嵌入式系统C8051F 单片机(SOC)实验、开发的。
(4)仿真AVR  ATMEGA16单片机:选配JTAG-ICE仿真系统,可对AVR系统ATMEGA16 单片机实验、开发的。
(5)支持EDA开发:通过选配EDA扩展卡,实现EDA和单片机两合一,可分别控制实验电路。
(6)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
(7)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。
(8)在线下载:在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。
(9)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的55个实验程序完成实验。 另配有Labview虚拟仪器实验例程

四、实验项目
(一)51单片机实验
软件实验
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)数据区传送子程序;
(5)数据排序实验;
(6)查找相同数据个数;
(7)无符号双字节快速乘法子程序;
(8)多分支程序;
(9)脉冲计数实验;
(10)电脑时钟实验。
硬件实验
(1)P1口亮灯实验;
(2)P1口转弯灯实验;
(3)P3.3口输入,P1口输出实验;
(4)工业顺序控制实验;
(5)8255 A、B、C口输出方波实验;
(6)8255 PA口控制PB口;
(7)8255控制交通灯;
(8)简单I/O扩展实验;
(9)A/D0809转换实验;
(10)D/A0832转换实验;
(11)8279键盘显示实验;
(12)通用打印机实验;(打印机选配☆)
(13)微型打印机打印字符、曲线、汉字实验;(打印机选配☆)
(14)I2C储存卡读写实验;
(15)继电器控制实验;
(16)步进电机控制;
(17)8253方波实验;
(18)小直流电机调速实验;
(19)16*16 LED点阵显示实验;
(20)128*64 LCD液晶显示实验;
(21)8250可编程异步通讯接口实验(自发自收);
(22)8251可编程通讯接口实验(与PC机);
(23)单片机RS232/485串行发送实验(双机通讯);
(24)单片机RS232/485串行接收实验(双机通讯);
(25)DS18B20单总线温度测量实验
(26)压力实验;
(27)PWM实验
(28)射极跟随器
(29)看门狗实验
(30)串并转换实验(74LS164)
(31)并串转换实验(74LS165)
(32)查询式键盘实验(选配)
(33)红外线遥控收发实验
(34)LM331 V/F、F/V实验
(35)138译码实验
(36)串行EEPROM 93C46读写实验
(37) I2C AT24C02读写实验
   (38)TLC549串行A/D转换实验
(39)TLC5615  10位D/A串行转换实验
 (40)PCF8563  I²C日历时钟实验
(41)日历时钟DS12887控制实验(选配)
(42)语音芯片ISD1730控制实验(录音)
(43)语音芯片ISD1730控制实验(放音)
(44)CAN总线通讯接口实验(选配)
(45)以太网TCP/IP协议接口实验(选配)
(46)USB2.0通讯接口实验(选配)
(47)非接触式IC卡模块实验(选配)
(48)电子音乐实验
(二)96单片机实验
软件实验
(1)清零程序
(2)拆字程序
(3)拼字程序
 (4)数字区传送子程序
(5)数据排序实验
(6)查找相同个数
(7)无符号双字节快速乘法子程序
(8)多分支程序
硬件实验
(1)P1口亮灯实验
(2) P1口转弯灯实验
(3) P2.6口输入,P1口输出
(4)工业顺序控制
(5) 8255 A、B、C口输出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通灯
(8)简单I/O扩展
(9) A/D转换实验
(10)D/A转换实验
(11)8279键盘显示实验
(12)通用打印机 ☆
(13)继电器控制
(14)8253方波
(15)步进电机控制
(三)8086微机实验
软件实验:
(1)二进制多位加法实验
(2)二进制转换为BCD码实验
(3)BCD码转换为二进制码
 (4)十进制数的BCD码相减运算
(5)内存清零实验
(6)数码显示实验
(7)求最大数和最小数
(8)数据块传送实验
(9)分支程序设计。
硬件实验 :
(1)A/D转换实验
(2)D/A转换实验(一)
(3)D/A转换实验(二)
(4)8255A并行口实验(一)
(5)8255A并行口实验(二)
(6)定时器/计数器实验
(7)8259单级中断控制器实验
(8)串行口发送实验(双机通讯)
(9)串行口接收实验(双机通讯)
(10)小直流电机调速实验;
(11)步进电机控制
(12)继电器控制
(13)存贮器读写实验
(14)电子琴实验
(15)简单I/O口扩展实验
(16)8251可编程通讯接口和PC机通讯
(17)16*16 LED点阵显示实验
(18)128*64 LCD液晶显示实验
(19)8237 DMA传送实验
(20)8250可编程异步通讯接口实验
(21)8279 键盘显示实验
(22)温度测量实验
(23)压力测量实验
扩展卡实验(选配)
(1)POD5扩展卡:
       ·40芯锁紧大孔引出,扩展主板以外接口芯片用。
(2)POD1032扩展卡:
       ·主持Lattice公司:ISP1032E芯片实验开发。
(3)POD1C3扩展卡:
·主持Atera公司:EP1C3T144芯片实验开发。
(4)POD1C6扩展卡:
·主持Atera公司:EP1C6T144芯片实验开发。
(5)模拟组态控制实验:(USB接口)
(6)单片机课程设计实验平台(51选配)
乒乓球游戏设计                抢答器设计             音乐盒的制作
温度巡回检测系统              计算器实验              电子密码锁
超声波测距                    汽车倒车雷达           生产线货物自动计数设备
数显频率计实验
产品说明:
系统主要特点
本系统是《MCS-51/ 96单片机原理与接口》、《十六位微机原理与接口》、《单片机控制技术》、《C8051Fxxx高速SOC单片机原理及应用》、《AVR  ATMEGA16单片机原理及应用》、《自动化控制》、《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想,主板以《DJ-51/96/88系列单片机·微机实验指导书》实验为主,增加地址总线、数据总线、控制总线引出和扩展单元(区),这样学校可以从需要出发,选配各种扩展模块和可选配逻辑分析仪,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。
