多核单片机模块化实验开发系统



AOD-DJMcore多核单片机模块化实验开发系统(简称系统),CPU配置灵活,接口扩展无极限。支持MCS-51、C8051F020、MCS-96、AVR、PIC等单片机和CPLD/FPGA实验和开发
型       号   AOD-DJMcore
颜       色
尺       寸

商品详情


产品介绍:
一、系统简介

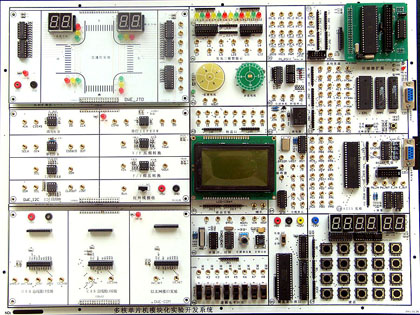

AOD-DJMcore多核单片机模块化实验开发系统(简称系统),CPU配置灵活,接口扩展无极限。支持MCS-51、C8051F020、MCS-96、AVR、PIC等单片机和CPLD/FPGA实验和开发,一改传统实验箱实验电路在板模式,系统分成两部分:系统控制部分(右侧)和实训扩展区(左侧),实训扩展区的实验模块可以按需配置,节省资源。适合“51/96/AVR/PIC/MSP430单片机原理及接口技术”、 “CPLD/FPGA原理及其应用技术”教学实验大纲要求,配有丰富的实验模块,提供完善的实验例程,是各高等院校开展微处理器教学、课程设计、电子设计竞赛及科研开发的理想设备。

二、系统组成:
·硬件:
(1)控制部分组成:单片机CPU插卡区,系统控制芯片(1032),64K程序存储器(w27c512),64K数据存储器(61256x2),开放式4*5键盘电路,开放式6位动态数码管显示电路,配有二个串口接口,CPU资源全部引出。单片机CPU插卡区标配为51KH-CPU卡(AT89S52) ,其余卡为选配。
(2)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/ 输出电路,排针∕锁紧孔转接口、音频功放,0~5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口。
(3)接口芯片:二片 8255;

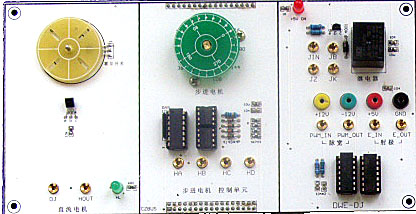

(4)控制对象:喇叭、蜂鸣器、小型直流电机、步进电机、继电器等;
(5)实训扩展区:提供总线接口,可选配我公司各种扩展模块或自行扩展设计。
·软件:
系统配置2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试;单片机在线下载软件等。
·电源:
系统内置高性能直流稳压电源。
·机箱:
系统配置轻便铝合金箱子作为实验仪机箱。

三、系统主要特点
在传统实验箱基础上精心改版,以多CPU、小系统、易扩展为设计思想,系统控制部分只提供实验所需的公共资源和控制信号,三个实训扩展区为实验、实训模块提供系统总线接口。
(1)多CPU:CPU仿真器和实验系统彻底分开,实验系统只留CPU接口不含CPU,这样只要更换不同CPU卡,就可支持不同类型CPU实验开发。目前支持的CPU为AT89S52,KEILC51,C8051F020,80C196KB,AVR,PIC,MSP430等。
(2)支持EDA开发:通过选配EDA扩展卡,实现EDA和单片机两合一,可分别控制实验电路。
(3)模块化:提供众多的实验模块(见五)和开放式键盘、显示器、串口等,为适应多种方式实验提供可能。
(4)二次开发:系统将地址总线、数据总线、控制总线全部引出,系统板留有实训扩展区,用户可按照BUS接口总线的定义自行开发所需的接口模块,使系统可以无限升级,真正成为一个开放式的系统。
(5)在线下载:在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。
(6)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。
四,CPU卡种类(可选)
       1,  51KH—CPU (AT89S52)
       2, Keil—CPU (SST89E58)
       3,  C8051F020—CPU
       4,    96K—CPU (80C196KB)
    5,  Atmega16/32核心板
    6,  Pic16F877核心板
7,  MSP430F168核心板

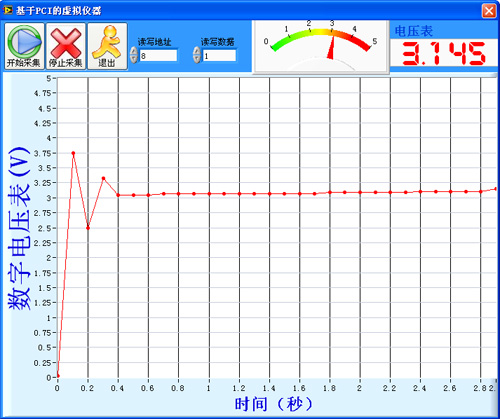

  还可完成Labview虚拟仪器实验

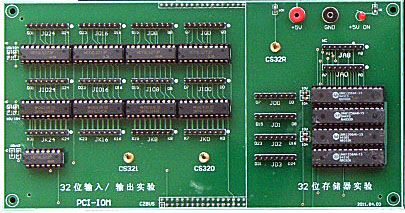

五,实验模块内容(可选)

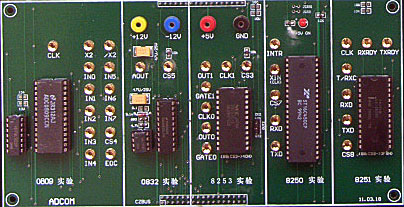

1,AD类ADCOM
(1)  0809 AD实验
(2)  0832 DA 实验
(3)8253定时计数器接口
(4)8250异步通信接口
(5)8251通信接口

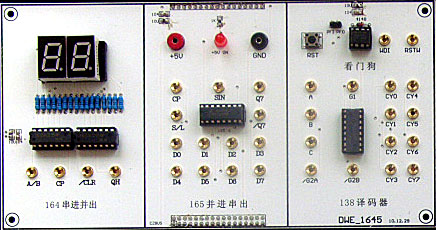

2,串并类DWE-1645
(1)74LS164芯片组成串转并
(2)74LS165芯片组成并转串
(3)138译码
(4)MAX813L看门狗
3,串行总线类DWE_I2C
(1)TLC549芯片组成串行AD转换
(2)TLC5615芯片组成串行DA转换
(3)24C02 I2C RAM
(4)PC8563日历钟
(5)93C46串行EEPROM
(6)LM331 V/F压频转换
(7)LM331 F/V转换
(8)红外线收发

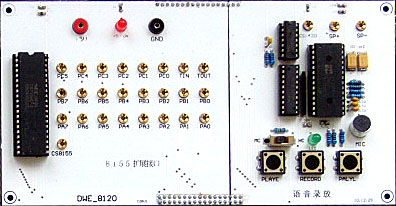

4,语音录放DWE_8120
(1)ISD1110语音录放
(2)8155扩展接口,

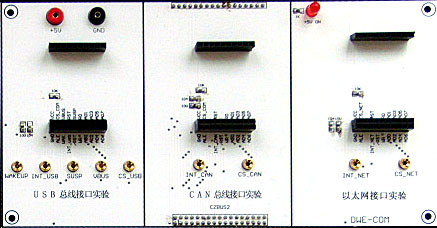

5,通行类DWE_COM
(1)1581芯片USB总线接口
(2)SJA1000芯片和TJA1050芯片组成CAN总线接口
(3)RTL8019AS芯片以太网接口

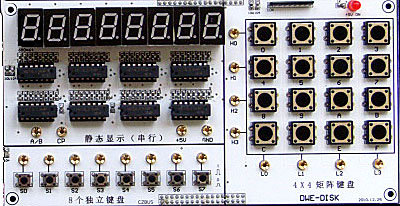

6,键盘显示类DWE_DISK
(1)4X4矩阵键盘
(2)8个独立键盘
(3)8位静态显示
7,LED点阵类DWE_LEDIC
(1)LED16X16点阵
(2)18B20数字温度测量
(3)485通信接口
(4)IC卡座接口

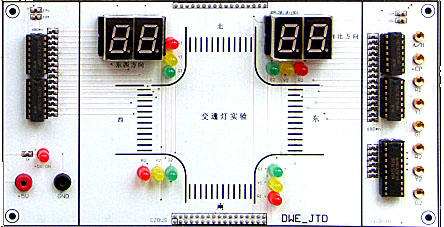

8,交通灯类DWE_JTD
。含数码管倒计时的道路模拟交通灯

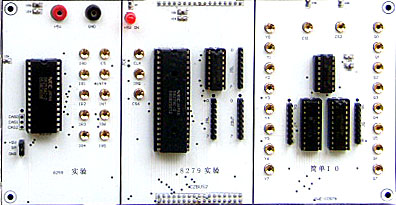

9,IO接口类DWE_IO579
(1)8259中断接口电路
(2)8279键盘显示接口电路
(3)简单IO扩展
9,静态显示类DW_4511PV
(1)六位BCD码译码电路
(2)PS2键盘接口
(3)VGA接口
(4)1HZ~24M信号源

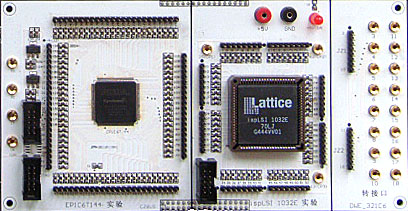

10,EDA类DWE_321C6
(1)ISPLSI 1032E CPLD可编程电路
(2)EP1C6T144 FPAG可编程电路
11,   LCD类DWE_LCD
        (1)LCD12864点阵型液晶显示
        (2)LCD1602字符型液晶显示

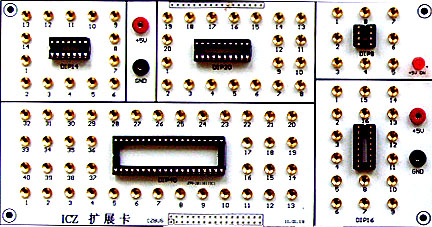

12,IC座扩展类DWE_ICZ液晶显示
。8P,14P,16P,20P,40P各一只。
13,. 实训模块。。。
 14.RTOS嵌入式操作系统例程
 15.高速AD/DA模块(选配)
 16.大容量FLASH读写实验(选配)
 17.各种实训模块
18 全向云台控制实验
19基于调制信号的光通信实验

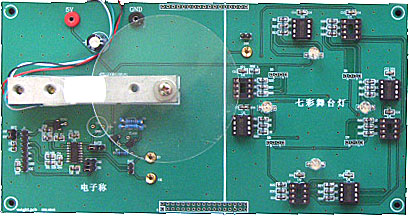

     流量检测,液位测量,心电监测,脉膊测量,呼吸测量,血压测量,风速测量,红外测温,红外液位测量,二维运动,运动小车,二氧化碳浓度测量,酒精浓度测量,实用温度控制,齿轮传感器,光纤传感器,气压传感器,色彩识别仪,激光测距仪,火焰传感器,语音机器人,机器人小车,机器人灭火器,智能小车,高精度电子称,激光虚拟键盘
梦幻LED灯
无线供电,字符图形任意更改
激光电子琴,电子血压计实验模块
六、实验项目
·51/96部分实验(不注明仅为51)
(一)软件实验
(1)清零程序;                                     (51/96)
(2)拆字程序;                                     (51/96)
(3)拼字程序;                                     (51/96)
(4)数据区传送子程序;                       (51/96)
(5)数据排序实验;                              (51/96)
(6)查找相同数据个数;                       (51/96)
(7)无符号双字节快速乘法子程序;     (51/96)
(8)多分支程序;                                 (51/96)
(9)脉冲计数实验;
(10)电脑时钟实验。
(二)硬件实验
(1)P1口亮灯实验;                             (51/96)
(2)P1口转弯灯实验;                         (51/96)
(3)P3.3口输入,P1口输出实验;        (51/96)
(4)工业顺序控制实验;                       (51/96)
(5)8255 A、B、C口输出方波实验;    (51/96)
(6)8255 PA口控制PB口;                   (51/96)
(7)8255控制交通灯;                          (51/96)
(8)简单I/O扩展实验;☆           (51/96)
(9)A/D0809转换实验;☆           (51/96)
(10)D/A0832转换实验;☆          (51/96)
(11)8279键盘显示实验;☆          (51/96)
(12)通用打印机实验;☆            (51/96)
(13)微型打印机打印字符、曲线、汉字实验;☆
(14)数码管倒计时的道路模拟交通灯;☆
(15)I2C储存卡读写实验;☆
(16)语音芯片ISD1420控制实验(录音);☆
(17)语音芯片ISD1420控制实验(放音);☆
(18)继电器控制实验;                         (51/96)
(19)步进电机控制;                            (51/96)
(20)8253方波实验;☆              (51/96)
(21)小直流电机调速实验;☆
(22)16*16 LED点阵显示实验;☆
(23)128*64 LCD液晶显示实验;
(24)8250可编程异步通讯接口实验(自发自收);☆
(25)8251可编程通讯接口实验(与PC机);☆
(26)单片机RS232/485串行发送实验(双机通讯);
(27)单片机RS232/485串行接收实验(双机通讯);
(28)CAN总线通讯接口实验;☆
(29)以太网TCP/IP协议接口实验;☆
(30)USB2.0通讯接口实验。☆
(31)DS18B20单总线温度测量实验       ☆
(32)红外线遥控收发实验       ☆
(33)TLC549串行A/D转换实验     ☆
(34)TLC5615  10位D/A串行转换实验       ☆
(35)PCF8563  I²C日历时钟实验         ☆
(36)看门狗实验    ☆
(37)PWM实验
(38)射极跟随器
(39)AT24C02  I2C总线存储器读写实验    ☆
(40)串行存储芯片93C46读写实验    ☆
(41)LM331电压/频率转换实验    ☆
(42)74LS164 串入并出实验  ☆
(43)74LS164 串入并出实验  ☆
(44)74LS138译码器实验        ☆
(45)8155输入,输出,SRAM实验       ☆

·AVR部分实验
(1)模拟比较器
(2)模数转换实验
(3)8255控制实验
(4)定时器/计数器8253
(5)广告灯显示
(6)数模DAC0832转换
(7)键盘显示实验
(8)LED点阵显示实验     ☆
(9)LCD12864液晶显示
(10)端口输入输出控制
(11)步进电机
(12)直流电机控制
(13)串口收发实验-
(14)中断实验-
(15)定时器计数器实验
(16)定时器比较匹配实验
(17)PWM脉宽调制实验
(18)*输入捕获ICP实验(红外解码)
(19)I2C两总线接口实验
(20)继电器
(21)单总线实验(数字温度测量)   ☆
(22)串行模数转换(TLC549)      ☆
(23)串行模数转换(TLC5615)     ☆

·PIC部分实验
(1)跑马灯实验
(2)PC口控制PD口
(3)看门狗实验
(4)定时器0编程实验
(5)定时器1编程实验
(6)定时器2编程实验
(7)计数器0编程实验-
(8)计数器1编程实验
(9)内核模数转换
(10)中断实验
(11)SPI三线串行通信实验
(12)DAC数模转换实验
(13)LCD1602显示实验
(14)数字温度计显示实验
(15)I2C总线实验
(16)LCD12864显示实验
(17)PIC内部EEPROM读写实验
(18)PIC内部FLASH读写实验
(19)PWM输出实验
(20)捕捉比较实验
(21)PSP并行输入输出实验
(22)比较匹配输出实验

·MSP430部分实验
(1)跑马灯显示实验
(2)内核AD采样实验
(3)D/A转换实验
(4)FLASH读写实验
(5)内部温度传感器实验
(6)看门狗实验
(7)看门狗定时器实验
(8)DMA实验
(9)时基模块应用
(10)串口收发实验
(11)定时器A比较功能实验
(12)定时器A定时实验
(13)PWM实验
(14)LCD1602液晶显示实验
(15)LCD12864液晶显示实验
(16)数字温度传感器测量显示实验       ☆
(17)内部比较器实验
(18)LED点阵显示实验          ☆
(19)端口中断实验

另配有Labview虚拟仪器实验例程
注:实验项目打☆星号为选配接口模块实验。
产品说明:
系统简介
DJ-Mcore多核单片机模块化实验开发系统(简称系统),CPU配置灵活,接口扩展无极限。支持MCS-51、C8051F020、MCS-96、AVR、PIC等单片机和CPLD/FPGA及ARM实验和开发,一改传统实验箱实验电路在板模式,系统分成两部分:系统控制部分(右侧)和实训扩展区(左侧),实训扩展区的实验模块可以按需配置,节省资源。适合“51/96/AVR/PIC/MSP430单片机原理及接口技术”、 “CPLD/FPGA原理及其应用技术”教学实验大纲要求,配有丰富的实验模块,提供完善的实验例程,另配有Labview虚拟仪器实验例程,是各高等院校开展微处理器教学、课程设计、电子设计竞赛及科研开发的理想设备
