产品介绍：
一、主要特点
AOD-DJDWE单片机·微机·CPLD/FPGA·网络接口开发综合实验装置(简称系统)，CPU配置灵活，扩展无极限。涵盖了MCS-51单片机、MCS-96单片机、INTEL8088微机、32位微机原理与接口、CPLD/FPGA、单片机网络接口应用等多种技术，提供了优化的软件和硬件集成环境，适合“单片机原理及接口技术”、“微机控制技术”、“微机原理与接口”、“CPLD/FPGA原理及其应用技术”教学实验大纲要求，配有丰富的外围接口电路，提供完善的实验例程，是各高等院校开展微处理器教学、课程设计、电子设计竞赛及科研开发的理想设备。

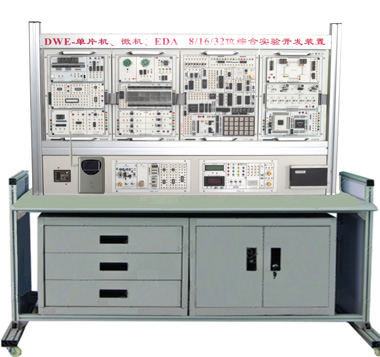

系统由实验台和活动挂箱及扩展模块组成。实验台美观大方，尺寸可选；活动挂箱包括CPU挂箱、BUS总线挂箱。CPU挂箱上有CPU卡接口插座，可以分别插上51CPU卡，KeilCPU卡，96CPU卡，88CPU卡构成不同的仿真实验开发系统；每个BUS总线挂箱最多可以插三个接口模块,每个接口模块有2~8个实验。
1.实验台
实验台是整个系统的依托，采用上下两部分分离式设计。上半部分是实验挂箱区，可安装3个或4个活动挂箱及其接口功能模块，是系统的核心部分；下半部分是支撑部分，包括操作台、显示器托盘、PC机柜、键盘托盘、储物抽屉。实验台尺寸可选。交流供电为单相三线220V±10%，配有漏电保护装置，系统内置高性能直流稳压电源（输出：±12V/1A , ＋5V/5A）。
2.活动挂箱
活动挂箱包括CPU挂箱、BUS接口挂箱。
1) CPU挂箱
挂箱主要用于插接不同的CPU模块，目前支持的CPU有：89S52、80C196，8088、Cygnal51、Keil C51。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验。
CPU挂箱上的资源如下：
1，8250串行接口
2，8255并行接口
3，键盘/LED显示接口
4，8237DMA控制器
5，0809A/D转换
6，0832D/A转换
7，8位开关量输入/LED显示
8，单脉冲发生器
9，连续可调模拟量输出
10，8253可编程定时器,
11，8251串行接口,
12，可编程中断控制器8259
13，总线接口
2) BUS接口挂箱
接口挂箱主要用于插接不同的接口模块，进行系统扩展。该挂箱含稳压电源接口，2个CZBUS接口插座，用于和其它挂箱连接。
目前支持的接口类模块主要有电机类，LCD类， I/O扩展类，串行AD/DA类，通讯接口类，静态显示类，EDA，PCI9054接口板，PCI-IOM类等。
用户可以根据需要选择使用这些模块，同时还可按照BUS接口总线的定义自行开发所需的接口模块，使系统可以无限升级，真正成为一个开放式的系统。
另配有Labview虚拟仪器实验例程
四，接口模块内容（可选）

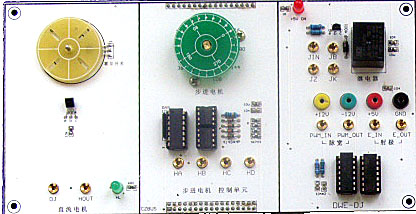

1，电机类DWE-DJ
(1)直流电机调速
(2)步进电机控制
（3）继电器控制
（4）脉宽输出
（5）射极输出

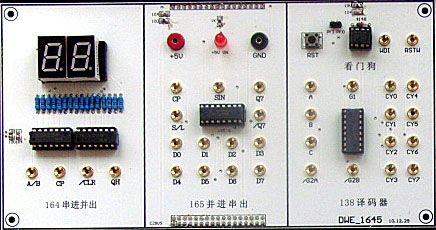

2，串并类DWE-1645
（1）74LS164芯片组成串转并
（2）74LS165芯片组成并转串
（3）138译码
（4）MAX813L看门狗

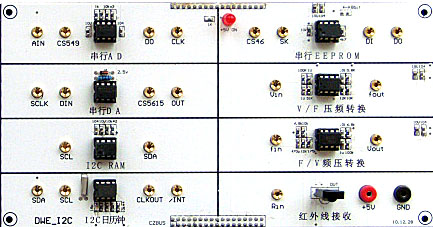

3，串行总线类DWE_I2C
（1）TLC549芯片组成串行AD转换
（2）TLC5615芯片组成串行DA转换
（3）24C02 I2C RAM
（4）PC8563日历钟
（5）93C46串行EEPROM
（6）LM331 V/F压频转换
（7）LM331 F/V转换
（8）红外线收发

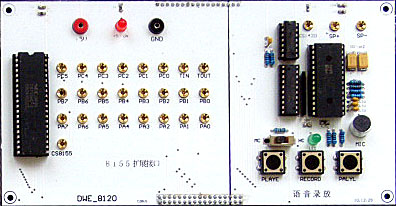

4，语音录放DWE_8120
（1）ISD1110语音录放
（2）8155扩展接口,

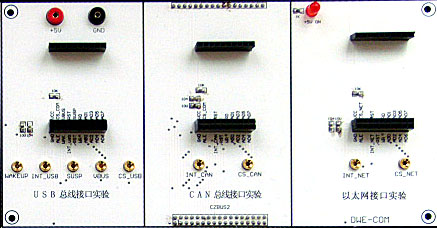

5，通行类DWE_COM
（1）1581芯片USB总线接口
（2）SJA1000芯片和TJA1050芯片组成CAN总线接口
（3）RTL8019AS芯片以太网接口
6，键盘显示类DWE_DISK
（1）4X4矩阵键盘
（2）8个独立键盘
（3）8位静态显示

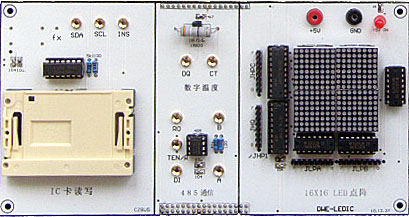

7，LED点阵类DWE_LEDIC
（1）LED16X16点阵
（2）18B20数字温度测量
（3）485通信接口
（4）IC卡座接口

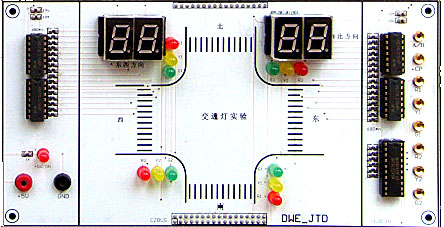

8，交通灯类DWE_JTD
。含数码管倒计时的道路模拟交通灯
9，IO接口类DWE_IO579
(1)8259中断接口电路
（2）8279键盘显示接口电路
（3）简单IO扩展

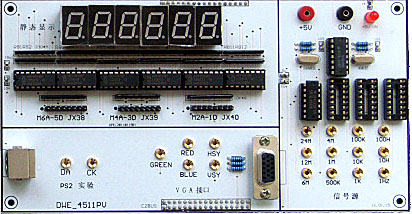

9，静态显示类DW_4511PV
（1）六位BCD码译码电路
（2）PS2键盘接口
（3）VGA接口
（4）1HZ~24M信号源

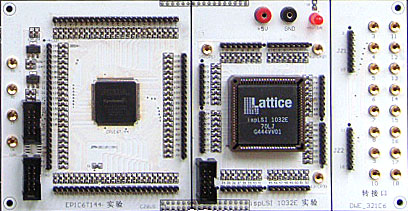

10，EDA类DWE_321C6
（1）ISPLSI 1032E CPLD可编程电路
（2）EP1C6T144 FPAG可编程电路

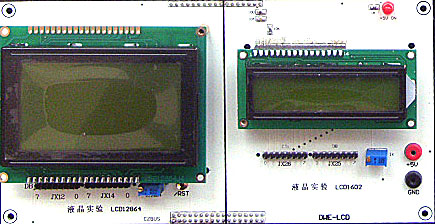

11, LCD类DWE_LCD
(1)LCD12864点阵型液晶显示
(2)LCD1602字符型液晶显示

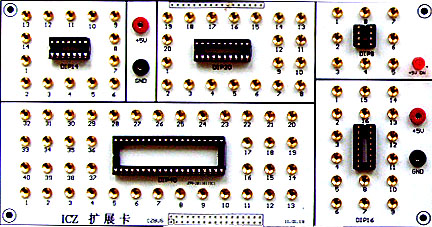

12，IC座扩展类DWE_ICZ液晶显示
。8P,14P,16P,20P,40P各一只。
13，PCI9054接口板DWE_PCI
(1) 提供32位数据总线，16位地址线，PCI译码控制线。
(2) 提供32位开关输入，32位LED显示。

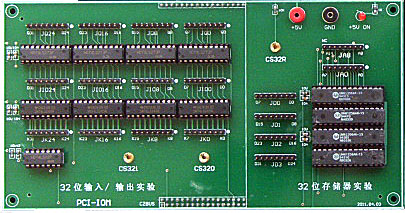

14，32位IO、RAM接口板PCI-IOM
（1）32位输入、输出接口电路。
（2）32位存储器电路。
15.RTOS嵌入式操作系统例程
16.高速AD/DA模块(选配)
17.大容量FLASH读写实验(选配)
五、实验项目
·51/96/88部分实验
(一)软件实验
（1）清零程序； （51/96）
（2）拆字程序； （51/96）
（3）拼字程序； （51/96）
（4）数据区传送子程序； （51/96）
（5）数据排序实验； （51/96）
（6）查找相同数据个数； （51/96）
（7）无符号双字节快速乘法子程序； （51/96）
（8）多分支程序； （51/96）
（9）脉冲计数实验； （51）
（10）电脑时钟实验。 （51）
(二)硬件实验
（1）P1口亮灯实验； （51/96）
（2）P1口转弯灯实验； （51/96）
（3）P3.3口输入，P1口输出实验； （51/96）
（4）工业顺序控制实验； （51/96）
（5）8255 A、B、C口输出方波实验； （51/96）
（6）8255 PA口控制PB口； （51/96/88）
（7）8255控制交通灯； （51/96/88）
（8）简单I/O扩展实验； （51/96/88）
（9）A/D0809转换实验； （51/96/88）
（10）D/A0832转换实验； （51/96/88）
（11）8279键盘显示实验； （51/96/88）
（12）通用打印机实验；☆ （51/96）
（13）微型打印机打印字符、曲线、汉字实验；☆ （51/96）
（14）数码管倒计时的道路模拟交通灯；☆ （51）
（15）I2C储存卡读写实验；☆ （51）
（16）语音芯片ISD1420控制实验（录音）；☆ （51/88）
（17）语音芯片ISD1420控制实验（放音）；☆ （51/88）
（18）继电器控制实验； （51/96/88）
（19）步进电机控制； （51/96/88）
（20）8253方波实验； （51/96/88）
（21）小直流电机调速实验；☆ （51/88）
（22）16*16 LED点阵显示实验；☆ （51/88）
（23）128*64 LCD液晶显示实验；☆ （51/88）
（24）8250可编程异步通讯接口实验（自发自收）； （51/88）
（25）8251可编程通讯接口实验（与PC机）； （51/88）
（26）单片机RS232/485串行发送实验（双机通讯）； （51）
（27）单片机RS232/485串行接收实验（双机通讯）； （51）
（28）CAN总线通讯接口实验；☆ （51）
（29）以太网TCP/IP协议接口实验；☆ （51）
（30）USB2.0通讯接口实验。☆ （51）
（31）DS18B20单总线温度测量实验 ☆ （51）
（32）红外线遥控收发实验☆ （51）
（33）TLC549串行A/D转换实验 ☆ （51）
（34）TLC5615 10位D/A串行转换实验 ☆ （51）
（35）PCF8563 I²C日历时钟实验 ☆ （51）
（36）看门狗实验 ☆ （51）
（37）PWM实验 （51）
（38）射极跟随器 （51）
（39）AT24C02 I2C总线存储器读写实验 ☆ （51）
（40）串行存储芯片93C46读写实验 ☆ （51）
（41）LM331电压/频率转换实验☆ （51）
（42）74LS164 串入并出实验☆ （51）
（43）74LS164 串入并出实验 ☆ （51）
（44）74LS138译码器实验 ☆ （51）
（45）8155输入，输出，SRAM实验 ☆ （51/88）
·32位微机接口部分实验
（19）32位输入输出实验 ☆
（20）32位存储器实验 ☆
（21）8/32位DMA实验
（22）8位存储器实验 ☆
·EDA/CPLD/FPGA实验部分
（1）A/D 0809模数转换器实验；
（2）D/A 0832数模转换器实验；
（3）步进电机控制实验；☆
（4）16*16 LED点阵显示实验； ☆
（5）电子时钟实验；
（6）数码管静态显示实验；☆
（7）4*4键盘扩展实验； ☆
（8）128*64 LCD液晶显示实验；☆
（9）电子音乐演奏实验；
（10）RS232串口发送实验（SEND）；
（11）RS232串口接收实验（RECEIVE）；
（12）TLC549 串行AD转换实验 ☆
（13）TLC5615 串行D/A转换实验 ☆
注：实验项目打☆星号为选配接口模块实验。
等等几十种扩展卡。
系统可配置成无线或有线在线系统：
智能联网型实验室管理软件系统摒弃传统的人工管理模式，采用电气自控技术、射频识别技术、网络通讯、数据库等技术构建起教学科研设备信息化管理新模式。可以实现预约管理、设备授权、智能电源控制、机时统计、在线显示、日志管理、预充值收费等管理。是对实验室仪器设备的工作状态进行有效控制和管理的计算机软硬件系统集成产品。
本系统具有无线射频识别、电源控制、数据存储与通讯的功能。当用户持卡掠过设备监控仪的通讯窗口（刷卡开机）时，设备监控仪读取和验证数据。对合法用户，则接通电源，设备可开机工作。对不合法的用户，则保持电源关闭状态，适用于需要严格管理仪器开关机和详细记录每人使用情况的各类精密仪器、上网计算机、多媒体设备等任何用电设备。
可网络在线显示全部仪器的工况（关机、待机、运行）。实时记录设备使用人、开关机时间。可以溯源仪器的使用日志，快速统计个人、课题、部门使用仪器的总机时。完全实现仪器设备的开放使用、溯源管理、效益评估、经费结算的综合管理功能。全面杜绝无关人员随意开启设备、使用不登记、机时统计混乱的弊端。
主要功能与参数
1 管理系统主要功能模块：
用户注册:实现新用户的注册，只有注册后的用户方可被识别
预约管理：教师服务机可以远程开关终端设备
用户信息: 可以查询注册用户的相关信息
发卡授权：不同的用户享有不同的权限，确保系统数据的安全性，防止被非法修改、删除等破坏操作
实时显示:实时显示在线用户的相关信息，如上机时间，卡号，姓名，在线人数、设备终端号等
统计管理:统计出当前在线人数或历史上机记录数据，供教师实时查询
日志管理:统计历史上机记录相关数据信息，如上机时间累计统计
充值管理:对注册卡进行充值管理，有效合理分配和使用实验室资源
报表打印:对相关的记录数据进行输出报表，供教师考评学生上机情况
系统管理:密码修改，通信参数的设置，对数据库进行移除，备份，导入导出等操作
以及其它一些相关功能等。以上模块相关交叉，融汇贯通，有机的联系在一起。
2 智能电源控制：电压：220V, 380V，电流：0.5 – 40A 的设备, 包括带计算机控制和不带计算机控制的设备，能断电和不能断电的设备。
3 每台终端配备一台独立的刷卡系统机，学生通过配备的IC卡自动刷卡开启设备电源进行实验，系统自动记录上机时间，实验完成时再刷卡关闭实验设备电源，并自动记录上传上机的开关机时间及使用时间，终端系统和服务器通过多重可靠的加密认证传输数据，确保所有记录数据完整有效。
4 服务器也可对指定设备或所有设备发出关机指令，确保教师服务机能掌控全部设备运行
5 服务机管理软件采用流行可靠的C/S模式管理所有记录数据.
6 通信方式:采用TCP/IP
7 刷卡机显示上机用户的相关信息
8 双向可靠加密认证，确保数据传输无误
9 具有防冲撞机制，避免多张卡冲突
10 服务器和终端机可各自独立发起通信，服务器可对所有终端机或指定设备进行管理，提高管理效率
11 具有错误提标功能
12 服务器具有控制单台或全部设备功能
13 服务器具有锁定单台或全部设备功能
14 注册用户只能通过联网确认后方可开关设备电源，管理卡则无需联网认证直接拥有设备管理权限
15 系统实时显示每台联网设备的运行状态及锁定情况
16 具有向指定设备发送消息的功能
该产品是“管理者的巡视督导，实验教师的得力助手”，整合管理者和指导教师需求，利用非接触式IC卡收集学生考勤和实验室开放数据，实现：
○节约上课点名时间，方便教师管理课堂秩序，节约签到时间；
○ 帮助教师管理上课名单，自动分组记录过程，追溯仪器损坏和工具遗失责任；
○实现职能部门对实验室的运行状况及时掌握和监控，方便开展教学督导
○ 学校对实验室开放效果和过程有效管理，杜绝工作量夸大瞒报；
○为实验室开放提供客观数据支持，统计真实数据，有利于科学管理和评价；
|
