产品介绍：

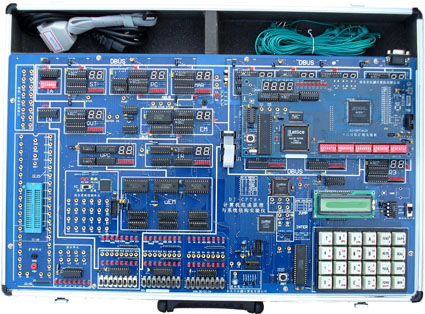

AOD-DJCPTH+超强型计算机组成原理与系统结构实验仪简介
一、系统简介
AOD-DJCPTH+在A0D-DJCPTH八位机的基础上增加十六位机接口，通过选配CPT16十六位机扩展实验板，完成十六位计算机组成原理实验，是八位、十六位兼容的理想实验系统，满足不同层次的教学。
系统采用了多片在线可编程芯片，大大提高了实验系统可靠性和二次开发的灵活性,软硬件配置完备,是实验、开发的理想平台。
二、系统特点
（1）先进的硬件设计，充分展示计算机结构模型，每个模块均有数码管实时监视，模块间线条明快，数据/指令流向一目了然。
（2）完善的硬件配置，实验电路以分立器件为主，同时配备CPLD支持部分模块的重构。
（3）开放的软硬件设计，支持用户新建指令/微指令的系统设计。
（4）控制器的有机结合，只需拨动选择开关，就可实现微程序或组合逻辑控制的切换。
（5）提供多种工作方式，支持手动、脱机、联机。
（6）提供三总线接口和锁紧插座，支持I/O扩展。
（7）提供多种指令系统，支持基本模型机、指令流水线、RISC模型机实验。
（8）强大的指令功能，支持多种寻址方式和中断、子程序调用等。
（9）丰富的调试手段，具有单步、微单步、运行、暂停等功能。
（10）提供联机调试软件，自带编译器、支持汇编语言源程序调试，图形化动态显示计算机结构模型的数据/指令流向,操作历史记录状态显示，方便用户查找历史记录。
（11）提供30路逻辑分析波形图,可让学生在实验时实时地观测到指令与时序的关系，可有效的提高教学效果。
（12）实验仪提供LCD液晶显示，通过实验仪或PC机键盘,在线动态修改寄存器、程序/微程序计数器、程序/微程序存贮器的内容。
（13）实验仪提供串口或USB接口,联接PC机仿真调试，出厂配置为串口。
（14）增加十六位机接口，如选配我公司厂生产的DJ-CPT16十六位机扩展板，完成十六位计算机组成原理实验。
（15）十六位机扩展部分主要是基于EDA设计的FPGA实验板，它的核心器件是Altera公司的10万门EP1K100的FPGA芯片，同时配备单片机管理监控和PC机通信，完成16位机的汇编源程编译、下载、运行等功能，详见《DJ－CPT16十六位机扩展板简介》。
三、系统组成
系统由实验主板、仿真调试软件、内置开关电源组成。
实验主板有：累加器A，暂存器W，运算器ALU，直通D/左移L/右移R单元，寄存器组R0—R3，中断向量IA，堆栈ST，程序计数器PC，地址寄存器MAR，输入IN，输出OUT，存贮器EM，微地址UPC，指令寄存器IR，微程序控制器uEM，组合逻辑控制单元，三总线接口，40芯锁紧扩展座、二进制开关电平输出/显示，逻辑笔、管理单片机89S52、4×6键盘，字符式LCD，RS232/USB通讯接口，CPT16十六位机扩展接口，通信选择开关。
四、实验项目
（1）寄存器读写实验
（2）运算器八种运算实验
（3）数据输出/移位实验
（4）UPC实验
实验1：UPC加1实验
实验2：UPC打入实验
（5）PC实验
实验1：PC加1实验
实验2：PC打入实验
（6）存贮器读写实验
（7）微程序读写实验
（8）中断实验
（9）模型机综合实验（微程控制器）
实验1：数据传送/输入/输出实验
实验2：数据运算实验（加/减法/或）
实验3：移位/取反实验
实验 4：转移实验
实验 5：调用实验
实验 6：中断实验
实验 7：指令流水实验
实验 8：RISC模型机
(10) 组合逻辑控制器实验
(11) 设计指令/微指令系统.
(12) 扩展实验
实验1：8255扩展I/O口实验
实验 2：8253扩展定时器实验
注：实验（1）…（8）为手动微代码控制，（9）…（12）为微程序或组合逻辑控制.
* 以下为DJ-CPTH+十六位机扩展部分实验：
*（13）十六位ALU 实验
*（14）十六位寄存器实验
*（15）十六位寄存器组实验
*（16）十六位指令计数器PC 实验
*（17）中断控制实验
*（18）十六位模型机的总体实验
|
