机车信号车载设备测试系统



BT-BT01T/H型机车信号车载设备测试系统(以下简称测试系统)是郑州市北信电子产品有限公司生产的BT-01系列测试系统产品之一,专门用于北京交大思诺公司最新推出的JT-C(2000)型机车信号主机
型       号   BT-BT01T/H型
颜       色
尺       寸

商品详情


BT-BT01T/H型机车信号车载设备测试系统(以下简称测试系统)是郑州市北信电子产品有限公司生产的BT-BT01T/H系列测试系统产品之一,专门用于北京交大思诺公司最新推出的JT-C(2000)型机车信号主机的整机指标测试、循检运行考核和测试数据文件管理。
  本测试系统同时可以向下兼容JT1-CZ2000型主体化机车信号主机,JT1-A、JT1-B、JT1-2000B型通用式机车信号主机的整机指标测试、循检运行考核、测试数据文件管理。
  本测试系统还可以实现8灯位信号机、接收线圈、开关盒的指标测试或功能检查。
  测试系统测试管理的主项功能包括:
    常规技术指标测试
    常规循检运行考核
    自编循检运行考核
    仪器仪表组合操作台
    测试数据文件管理

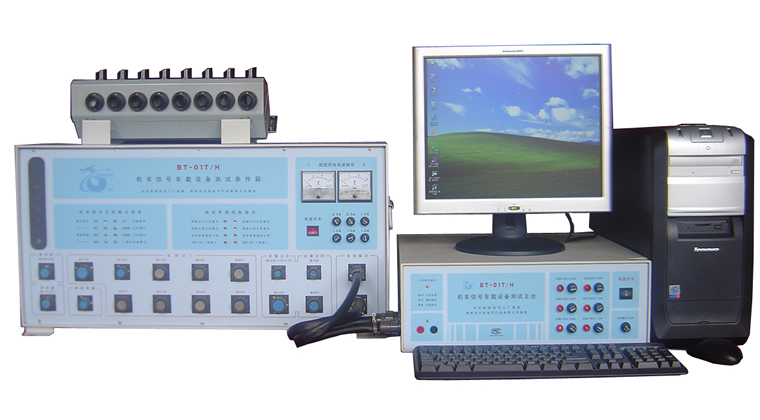

  测试系统主要由测试主台、测试条件接口箱、计算机、打印机、CF读卡器和配套的专家测试系统软件组成。
  专家测试系统软件依托 Windows操作系统,采用图形化人机界面,通过微机的 USB接口与测试主台进行通信,控制测试主台接收测试主台传送的数据。
  专家测试系统软件实现被测设备各项功能指标的全自动测试或判断,动态显示被测设备测试过程的全套数据,并对测试结果数据进行专家诊断,得出设备是否符合技术指标的要求,然后将测试数据和判断结果形成表格,供浏览、打印和数据保存。
  测试主台受微机单元控制,是测试系统的核心部分,它采集被测设备的工作数据,通过 USB接口传送给专家测试软件,供其分析处理。
  测试主台中集合了主导控制、通信传输、交流测量、直流测量、信号发送、功率放大等多种虚拟电测仪器仪表系统,并提供被测设备所需的动态电源及程控直流供电系统,实现被测设备全程的自动化测试。
  ● 机车信号主机的主要测试内容:
    面板指示灯功能检查。
    双机转换时间测试。
    上电自检时间测试。
    各制式灵敏度及返还系数测试。
    各制式应变时间、SD及JY测试。
    各制式上灯时间、SD及JY测试。
    制式转换时间测试。
    主机运行数据输出接口功能检查。
    低频通带宽度测试。
    上下行输出状态检查。
    25.7Hz载频锁定及切换功能检查。
    主机GSM数据输出接口功能检查。
    主机CAN通信数据接口功能检查。
    记录板、记录卡、TAX2箱串口及Ⅰ、Ⅱ端电源输入功能检查。
    各端口接线检查功能。
  ● 接收线圈的主要测试内容:
    直流电阻、电感量、品质因数Q值、频响特性测试。
  ● 八灯位信号机的主要测试内容
    各个灯位点灯功能检查。
  ● 开关盒的主要测试内容
    开关盒模式开关和上下行开关功能检查。

BT-BT01T/H型机车信号车载设备测试系统(以下简称测试系统)是郑州市北信电子产品有限公司生产的BT-BT01T/H系列测试系统产品之一,专门用于北京交大思诺公司最新推出的JT-C(2000)型机车信号主机的整机指标测试、循检运行考核和测试数据文件管理。
  本测试系统同时可以向下兼容JT1-CZ2000型主体化机车信号主机,JT1-A、JT1-B、JT1-2000B型通用式机车信号主机的整机指标测试、循检运行考核、测试数据文件管理。
  本测试系统还可以实现8灯位信号机、接收线圈、开关盒的指标测试或功能检查。
  测试系统测试管理的主项功能包括:
    常规技术指标测试
    常规循检运行考核
    自编循检运行考核
    仪器仪表组合操作台
    测试数据文件管理
  测试系统主要由测试主台、测试条件接口箱、计算机、打印机、CF读卡器和配套的专家测试系统软件组成。
  专家测试系统软件依托 Windows操作系统,采用图形化人机界面,通过微机的 USB接口与测试主台进行通信,控制测试主台接收测试主台传送的数据。
  专家测试系统软件实现被测设备各项功能指标的全自动测试或判断,动态显示被测设备测试过程的全套数据,并对测试结果数据进行专家诊断,得出设备是否符合技术指标的要求,然后将测试数据和判断结果形成表格,供浏览、打印和数据保存。
  测试主台受微机单元控制,是测试系统的核心部分,它采集被测设备的工作数据,通过 USB接口传送给专家测试软件,供其分析处理。
  测试主台中集合了主导控制、通信传输、交流测量、直流测量、信号发送、功率放大等多种虚拟电测仪器仪表系统,并提供被测设备所需的动态电源及程控直流供电系统,实现被测设备全程的自动化测试。
  ● 机车信号主机的主要测试内容:
    面板指示灯功能检查。
    双机转换时间测试。
    上电自检时间测试。
    各制式灵敏度及返还系数测试。
    各制式应变时间、SD及JY测试。
    各制式上灯时间、SD及JY测试。
    制式转换时间测试。
    主机运行数据输出接口功能检查。
    低频通带宽度测试。
    上下行输出状态检查。
    25.7Hz载频锁定及切换功能检查。
    主机GSM数据输出接口功能检查。
    主机CAN通信数据接口功能检查。
    记录板、记录卡、TAX2箱串口及Ⅰ、Ⅱ端电源输入功能检查。
    各端口接线检查功能。
  ● 接收线圈的主要测试内容:
    直流电阻、电感量、品质因数Q值、频响特性测试。
  ● 八灯位信号机的主要测试内容
    各个灯位点灯功能检查。
  ● 开关盒的主要测试内容
    开关盒模式开关和上下行开关功能检查。
