产品描述:

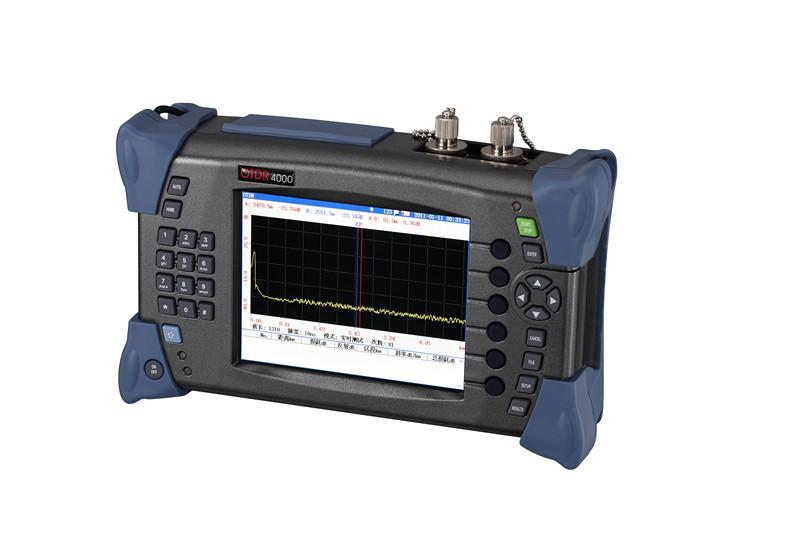

AOD- OTDR5000便携式光时域反射仪(OTDR)是瑞研公司推出的基于FTTx的光纤光缆测试仪器,彩色显示屏(可选触摸屏),外形美观大方,重量轻,体积小,便于安装和维护,高容量内置电池,可选内置多个测试波长及光测试功能,如可视故障定位(VFL)功能,是为FTTx网络测试量身订做的一款新品,给现场技术人员提供最高的性能和升级服务
产品特点:
l 高级防反射LCD,强光下显示界面清晰可见
l 具有可视故障定位功能(VFL)
l 高速USB接口功能,波形文件转存及打印方便快捷
l 超长时间的锂电池供电时间,非常适合长时间外出施工作业
l 在线升级功能,系统升级不必再返回原厂
主要功能:
1.快速自动测试:
自动测试功能使得用户无需了解更多的有关该仪器操作的细节,测试步骤变得非常简单,只需要接入光纤、按【测试】按钮即可,仪器会自动设置最佳测试条件并最终给出准确的测试结果,如测试曲线和事件列表等。
2.快速曲线分析:
快速准确地查找出测试曲线中的事件点或故障点及其位置信息,并以事件表的形式列出线路中所有的事件信息,这对线路维护人员非常有用,既提高测试效率,又无需了解难以理解的背景知识。
3.超强的文件管理:
除了能对机内的文件进行存储、浏览、删除外,还能够外接基于PCL语言的激光打印机或喷墨打印机,以便打印测试报表。除此之外,还可借助PC连接软件通过USB数据线与PC机高速通信。
4.便利的VFL功能:
借助可视红光故障(VFL)功能可以非常方便、快捷地发现短距离光纤链路中断点或大的损耗点位置,以便维护人员及时采取措施,节省时间。
5.手动测试模式:
用户可根据测试需要选择实时测试模式或平均测试模式。实时测试可快速检测光纤链路的动态变化,应用于需要实时监测或观察光纤链路的对接过程及效果。
6.平均测试模式:
应用平均测试模式可以尽最大可能地抑制测试曲线中的噪声,从而得到更加精确的测试结果。在平均测试模式中,平均次数的大小将影响最测试曲线中噪声的抑制效果,平均次数越大,则对噪声的抑制效果越好,但测试时间也相应的加长,因此,在实际使用中要根据需要设置平均次数。
7.盲区测试模式:
适于对超短距离光纤的测试
技术规范
型号
|
OTDR5000
|
中心波长
|
1310nm/1550nm
|
适用光纤类型
|
单模
|
动态范围
|
35/36dB
|
事件盲区
|
1.6m
|
测距准确度
|
±(1m+取样间隔+0.003%×距离)(不包括折射率置入误差)
|
测距分辨率
|
0.1m-16m
|
损耗阈值
|
0.01dB
|
线性度
|
0.05dB/dB
|
VFL输出功率
|
5mW
|
测试量程(单模)
|
130-140KM
|
测试脉宽(单模)
|
10、30、80、160、320、640、1280、2560、10240ns
|
采样点数
|
65K
|
波形存储容量
|
1000幅
|
折射率设置范围
|
1.00000~2.00000
|
光缆修正系数范围
|
0.80000~1.0000
|
显示
|
彩色TFT LCD 5.1英寸 648*480
|
接口
|
USB
|
光输出接口
|
FC/PC
|
电源
|
AC/DC适配器:交流输入:100V~240V(1.5A);输出直流:9V(2A)
|
频率允许范围:50Hz~60Hz
|
内部锂电池:7.4V,3200mAh
|
电池工作时间:10小时(常温)
|
界面语言
|
简体中文/English
|
环境适应性
|
工作温度:0℃~40℃(电池充电:5℃~40℃)
|
存储温度:-40℃~70℃(不包括电池)
|
相对湿度:5%~95%,无结露
|
外型尺寸
|
215mm×130mm×66mm
|
重量
|
约1kg
|
