产品介绍：

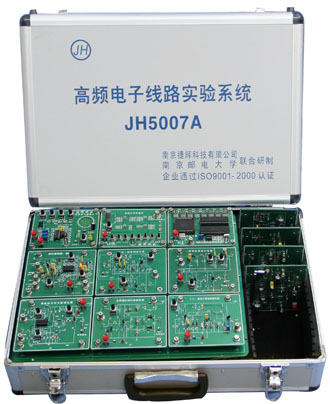

AOD-JH5007A+
为紧密配合高频电子电路的教学需求，本新型高频电子电路综合实验系统以建 立一个完整的无线传输系统为设计目标，将系统中各个组成部分分解为多个功能模块，涵盖了课堂教学各章 节的大部分可操作实验。包括：LC、晶体正弦波振荡电路实验、集成乘法器幅度调制与同步解调实验、二极 管包络检波实验、变容二极管调频实验、电容耦合相位鉴频实验、集成锁相环基本原理实验、锁相环调频发 送与鉴频接收实验、高频谐振功率放大器实验、小信号单、双调谐放大器实验、晶体二极管、晶体三极管及 集成乘法器混频电路实验、中频放大器实验、二次变频、无线电发射与接收实验等等。
系统特点：
1，模块化设计，可根据需要灵活搭配组合，各个模块可单独进行基础性实验 ，也可有序构成系统进行综合应用性实验；
2，系统中包括独立的低频信号源模块，具备方波、三角波和正弦波三种低频 信号源，频率范围20Hz-700KHz，幅度0~10Vpp。并包括话筒及合成音频芯片，并配备低频放大器和扬声器， 以扩充调制信号的种类和检测方法，增强直观体验。
3，系统中包括高频DDS信号源模块，以专用频率合成芯片为核心，可在 0.001MHz-60MHz频率范围内以0.001MHz为步进单位通过按键任意调节，由于频率取决于高频晶体振荡器，故 信号源的稳定度极高，输出幅度连续可调；
4，系统设有专门的频率计模块，频率测试范围16Hz-60MHz；
5，模块之间的高频信号接口采用高频插头座及同轴电缆连接，信号失真小， 性能稳定可靠；
6，可以对调制与解调的音频信号进行直观的了解；
7，利用其中的模块可以搭建完整的AM、FM无线传输系统。标配实验系统采用 10.7MHz标准常用FM收音机中频频率，混频输出采用455KHz标准频率；
8，高端系统（选配）采用20-50MHz频率作为高频发射、接收频率，10.7MHz作 为第一中频频率，455KHz作为第二中频频率构建较复杂的当于FM调频波段的无线通信系统；并以500KHz-2MHz 频率作为高频发射、接收频率，455KHz作为中频频率构建相当于中波广播波段的无线通信系统；
|
