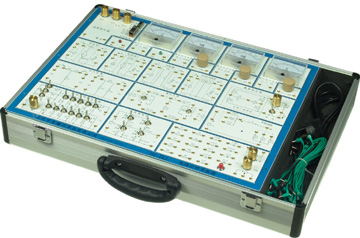

电路分析实验箱



AOD-DJDL型电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证,属弱电类实验。它采用模块式结构,各模块间相互独立,通过各元件区不同元件组合,可组成多种测试电路,实验模板正面印有电路图
型       号   AOD-DJDL型
颜       色
尺       寸

商品详情


产品介绍:
一、系统特点
1、它采用模块式结构,各模块间相互独立,通过元件区不同元件组合,可组成多种测试电路;
2、实验板正面印有电路原理图,反面安装器件,使学生对实验原理一目了然,也防止了器件的人为损坏;各实验电路中需测试的点均有测试孔,使用方便,接触可靠。
3、该实验箱适用于进行各种电路的实验研究,可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。

二、系统组成
(1)电源输入:AC220V±10% ,50Hz
输出 :±l2V/0.5A,±0~l2V/0.5A(可调稳压电源)
均有短路过载保护,自动恢复功能。
(2)函数发生器
波 形:正弦波、方波、三角波
       频率范围:10Hz ~ 90KHz,分四档连续可调
幅 值(Vpp):方波(0~20V)、三角波(0~15V)、正弦波(0~10V)
(3)指针式电压表头:0~30V及0~3V各1只;
指针式电流表头:0~20mA及0~1mA各1只;
可满足多点同时测试电压、电流的动态监测。
(4)元件组:电阻10只、电容5只、二极管(稳压管)3只、电位器2只(1K、10K各一)。
(5)铝合金实验箱体,坚固耐用,样式美观、大方。

三、实验项目
1、线性与非线性元件的伏安特性。
2、电位及其与电压关系的研究。
3、基尔霍夫定理。
4、叠加定理。
5、电压源与电流源的等效变换。
6、戴维南及诺顿定理。
7、受控源VCVS、VCCS的实验。
8、典型电信号的观察和测量。
9、RC一阶电路的响应测试。
10、二阶电路的响应测试。
11、RC选频网络特性测试。
12、R、L、C元件在正弦电路中的特性实验。
13、R、L、C串联谐振电路的研究。
14、R、L、C并联谐振电路的研究。
15、双口网络测试。
16、其它电路的研究。
DJ-DL6电路分析实验箱是在DJ-DL1的基础上改进而成的。它相对于DJ-DL1有以下不同。
1、电源输出 :增加固定输出 ±5V/0.5A ,有短路过载保护,自动恢复功能。
2、函数信号发生器(最高输出频率达2MHz以上)
     波    形:正弦波、方波、三角波
     频率范围:2Hz~1MHz,分四档连续可调
     幅    值:方波、正弦波、三角波 (峰-峰值:0~10V)
3、 1只数字电压表,分0~2V、0~30V二档;
1只数字电流表,分0~2mA、0~200mA二档;
4、扩充了元件库:有l~2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18 只、三极管二只、6.3V指示灯1只、运放4组。
扩充元件库主要是帮助学生自行设计实验电路,提高学生的动手能力、设计能力,为开放性实验提供平台。
5、系统配有“电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验,以提高设计成功率。


 ☆参考教材
 《电工学》 秦曾煌 主编 高等教育出版社
 《电路原理》 周守昌 主编 高等教育出版社
 《电路》 邱关源 主编 高等教育出版社
产品说明:
AOD-DJDL型电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证,属弱电类实验。它采用模块式结构,各模块间相互独立,通过各元件区不同元件组合,可组成多种测试电路,实验模板正面印有电路图,反面装有器件,各实验电路中需测试的点均装有测试孔,使用方便,接触可靠,而且寿命长、效率高,适用于进行各种电路的实验研究,可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。
产品介绍:
一、系统特点
1、它采用模块式结构,各模块间相互独立,通过元件区不同元件组合,可组成多种测试电路;
2、实验板正面印有电路原理图,反面安装器件,使学生对实验原理一目了然,也防止了器件的人为损坏;各实验电路中需测试的点均有测试孔,使用方便,接触可靠。
3、该实验箱适用于进行各种电路的实验研究,可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。

二、系统组成
(1)电源输入:AC220V±10% ,50Hz
输出 :±l2V/0.5A,±0~l2V/0.5A(可调稳压电源)
均有短路过载保护,自动恢复功能。
(2)函数发生器
波 形:正弦波、方波、三角波
       频率范围:10Hz ~ 90KHz,分四档连续可调
幅 值(Vpp):方波(0~20V)、三角波(0~15V)、正弦波(0~10V)
(3)指针式电压表头:0~30V及0~3V各1只;
指针式电流表头:0~20mA及0~1mA各1只;
可满足多点同时测试电压、电流的动态监测。
(4)元件组:电阻10只、电容5只、二极管(稳压管)3只、电位器2只(1K、10K各一)。
(5)铝合金实验箱体,坚固耐用,样式美观、大方。

三、实验项目
1、线性与非线性元件的伏安特性。
2、电位及其与电压关系的研究。
3、基尔霍夫定理。
4、叠加定理。
5、电压源与电流源的等效变换。
6、戴维南及诺顿定理。
7、受控源VCVS、VCCS的实验。
8、典型电信号的观察和测量。
9、RC一阶电路的响应测试。
10、二阶电路的响应测试。
11、RC选频网络特性测试。
12、R、L、C元件在正弦电路中的特性实验。
13、R、L、C串联谐振电路的研究。
14、R、L、C并联谐振电路的研究。
15、双口网络测试。
16、其它电路的研究。
DJ-DL6电路分析实验箱是在DJ-DL1的基础上改进而成的。它相对于DJ-DL1有以下不同。
1、电源输出 :增加固定输出 ±5V/0.5A ,有短路过载保护,自动恢复功能。
2、函数信号发生器(最高输出频率达2MHz以上)
     波    形:正弦波、方波、三角波
     频率范围:2Hz~1MHz,分四档连续可调
     幅    值:方波、正弦波、三角波 (峰-峰值:0~10V)
3、 1只数字电压表,分0~2V、0~30V二档;
1只数字电流表,分0~2mA、0~200mA二档;
4、扩充了元件库:有l~2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18 只、三极管二只、6.3V指示灯1只、运放4组。
扩充元件库主要是帮助学生自行设计实验电路,提高学生的动手能力、设计能力,为开放性实验提供平台。
5、系统配有“电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验,以提高设计成功率。


 ☆参考教材
 《电工学》 秦曾煌 主编 高等教育出版社
 《电路原理》 周守昌 主编 高等教育出版社
 《电路》 邱关源 主编 高等教育出版社
产品说明:
AOD-DJDL型电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证,属弱电类实验。它采用模块式结构,各模块间相互独立,通过各元件区不同元件组合,可组成多种测试电路,实验模板正面印有电路图,反面装有器件,各实验电路中需测试的点均装有测试孔,使用方便,接触可靠,而且寿命长、效率高,适用于进行各种电路的实验研究,可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。
