硬件功能描述：

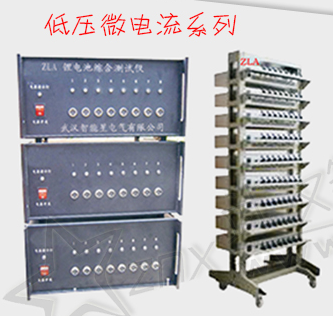

1. 设备硬件由主板、接口板、通道板及充放电电路组成，主板接受上位机发出的各种控制指令，并通过接口板控制每个独立的通道板及充放电电路，完成电池的充放电过程，同时采集充放电过程的电流、电压信号，并自动完成实时处理、积算容量、记录数据、实时数据和历史数据记录上传等操作。
2. 对每个通道独立进行可编程充放电测试。
该型号设备具备恒流充电、恒压充电、恒流放电、静置等四种工作方式，在实际测试过程中，用户可根据所需的电池测试数据而设定以上四种工作方式的顺序以及各类参数（恒压充电必须跟在恒流充电后），即测试方案可编程。
3. 编程步骤：最多可达30步。
4. 循环：可对编程步骤进行内外循环嵌套，内外循环总步数不超过10，单步循环次数不超过999次。
5. 记录方式：要了解电池充放电特性以及容量，就必须有电池测试过程的数据记录供分析，本设备支持以下记录方式：时间差、电流差、电压差、容量差、定点电压等共五种可并行记录方式。测试过程中，按单位时间作数据记录称为时间差记录；恒压过程时，按电流变化的单位差值作记录称为电流差记录；按电压变化的单位差值作记录称为电压差记录；按容量单位增值作记录称为容量差记录；设定在电池的某个电压值作数据记录称为定点电压记录，该方式可最多设置5个电压点。
6. 保护条件：设备具备过流保护、欠流保护、过压保护、欠压保护。
7. 单步运行时间范围：单步即指编程步骤中的某个步骤，时间范围为1-65535秒。
8. 采样周期: 软件对每个独立通道进行循环采样的时间不大于1秒。
9. 设有电池最大电流保护，该保护被写入单片机，不能更改。
10. 有掉电自恢复功能：通过上位机软件选中此功能，当设备的供电源突然停止时，设备可依靠自带干电池来保护当前工作状态信息以及采样记录数据，当供电源恢复供电时，设备通过读取这些信息而恢复停电时的状态，继续运行。
11. 充、放电转换时间 ≤200mS 。
软件介绍
软件分为实时控制和数据分析两部分；数据存放采用Access数据库，分为实时数据库和历史数据库；实时控制软件对实时数据库进行操作，存放当前的测试数据，测试完毕后自动导入历史数据库。
数据分析软件对历史数据库的测试数据进行完善的数据分析并具备完善的数据检索功能，检索方便、快捷、安全。数据文件数量少，容量和其他管理软件数据共享。
1.控制部分
1.1 管理功能
拥有用户信息的编辑功能以及电池特征信息显示和电池特征信息编辑功能。
1.2启动功能
A） 可设定编程步骤：设置工作模式（恒流充电、恒流放电、恒压充电、恒压放电、恒功率放电、恒阻放电、静置等）、主参数（确定充放电时电流、电压的大小或静止的时间等参数）、限制条件（时间限制、电压限制、容量限制、负斜率限制等）。设置编辑步骤时，最多可达30步，还可通过“内层循环步骤”、 “外层循环步骤”来对电池进行嵌套式循环充放电。
B） 参数设置：可设置设备启动后的记录方式、保护条件等参数。
1.3 恢复功能
对设备的箱号及通道号进行选择式的恢复。该功能主要是针对用户在使用设备时，
对一个以上箱号或多个通道进行了“暂停”，避免多次重复性的恢复命令操作。
1.4 实时监控
根据要求编辑相应的测试方案，运用软件提供的记录方式记录实时数据，软件根据实时记录数据自动生成电池测试曲线，通过监控窗口可实时查看电池电压、电流、容量、温度、相对时间、当前状态等信息；通过该窗口还可查看当前电池测试曲线（电流-时间曲线，电压-时间曲线，容量-时间曲线，温度-时间曲线）；可查看当前的实时明细数据（电压、电流、容量、相对时间、当前状态）、结果数据（每个步骤的结束数据，内容同实时明细数据）、当前测试方案等。
实时监控还集成数据导出功能，该功能作用是导出当前通道所有数据，通道可选。可利用分析系统“查询路径”功能，进行导出数据库文件定位查询，查看、分析测试数据、曲线。
1.5 精度调试
本功能是专为设备厂家调试人员或维护人员而设计的，对设备进行精度调修时使用的。
2.数据分析部分

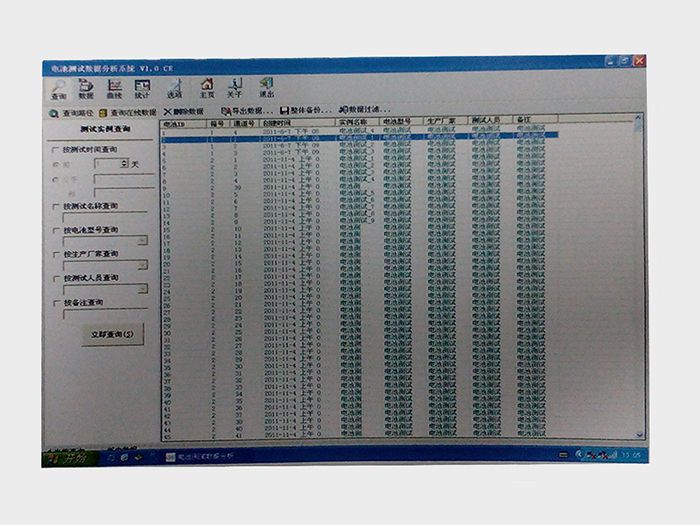

2.1 查询功能
该功能可对历史数据按: 测试时间、测试名称、测试人员、生产厂家、电池型号、备注，共6种方式查询数据库里的历史数据。使用者可选择其中一种方式，也可任选其中多种方式进行组合式查询。配合“数据过滤”功能，可更加精确的查找到所需数据。对于查找到的数据可以进行一条或多条的删除、导出、备份操作。曲线可以生成图片保存数据可以生成文本保存，使使用者能非常简单方便的归纳整理重要数据资料。

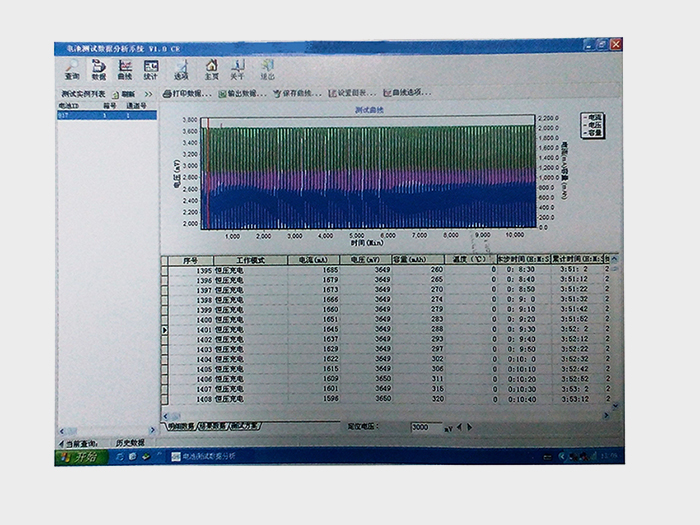

2.2 数据功能
包括测试曲线图、测试的明细数据、结果数据、测试方案。其功能同控制部分中实时监控的部分功能类似。但它提供打印数据、EXCEL数据输出、保存曲线、设置图表、曲线选项等。
2.3 曲线分析功能
该功能强大。系统提供的可对比曲线类型有：电流――时间、电压――时间、容量――时间、充电容量衰减――次数、放电容量衰减――次数及温度——时间曲线。可以按需要缩放曲线或自定义需要显示曲线的类别；可以多条曲线同时显示；可将多个通道的曲线或截取曲线段进行比较。能非常方便的对同一电池或多个电池的测试数据进行对比，电池性能一目了然。
2.4 统计功能
数据分析系统还准备了“统计”功能。系统提供：放电容量统计、放电时间统计、电压平台统计、充放效率统计、曲线拟合统计、综合数据统计等多种统计分析。通过这些分析统计方法，让用户对所测电池的特性更加了解。
