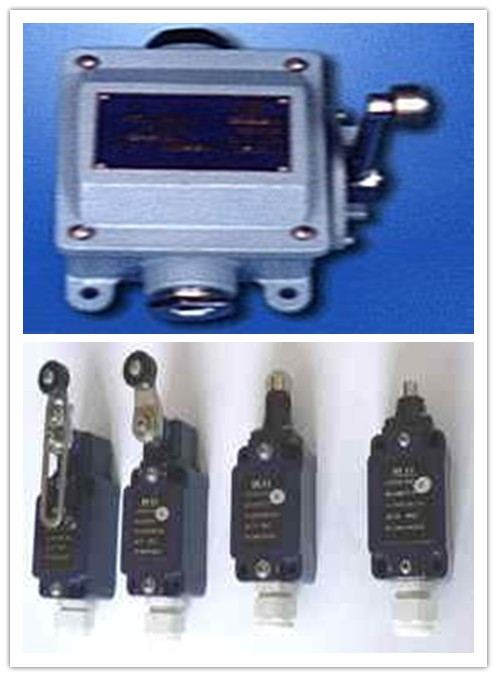

限位开关盒 船用限位开关盒
型号:AODD-LX918-120
LX918-120限位开关盒，用于交流50-60Hz，电压至500V及直流电压至440V的电路中，作限制各种机构的行程之用，也可直接作5.5kw三相鼠笼异步电动机（主要源的二相断火）限位开关。
结构及工作原理
限位开关的外壳采用铜合金制成，其外壳有很好的机械强度，且有较好耐腐蚀性能。在海洋船舶环境条件下，材料的性能不会恶化。外壳型式为防护式，防护等级可达IP67。 由于弹簧作用，能自动复位。操作位置：45°→0°←45° 限位开关的触头断开与闭合由凸轮位置决定。
适用环境条件
|
环 境 条 件
|
额定数据
|
|
环境空气温度
|
-25℃-+45℃
|
|
海上潮湿空气
|
有
|
|
油雾、霉菌
|
有
|
|
倾 斜
|
任意倾斜
|
|
摇 摆
|
≤45℃
|
|
振动、冲击、颠震
|
有
|
主要技术数据
符合标准
符合IEC377-2控制开关特殊要求，并通过中国船级社检验，符合船用标准。铭牌标有CCS船检标志。限位开关约定发热电流为16A； 额定绝缘电压为500V； 额定工作电压（Uc）和额定工作电流（Ie）
直接控制5.5Kw三相鼠笼型异步电动机用的额定工作电压为440V以下,额定工作电流为12A。
|
项目
|
交 流
|
直 流
|
|
Ue V
|
500
|
380
|
220
|
440
|
220
|
110V
|
|
IeA V
|
2.00
|
2.60
|
4.60
|
0.14
|
0.27
|
0.55
|
