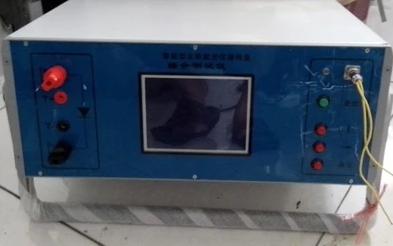

智能型太阳能光伏接线盒综合测试仪

型号：AODD-TKDHB

一、       概述

     智能型太阳能光伏接线盒综合测试仪，是针对光伏接线盒及其它配套组件的电气特性测试而研制的专用测试仪器，可测试接线盒及其组件的压降、漏电流、温漂以及导通直流电阻等参数，能满足20—300W接线盒（6个二极管至一个二极管）的测试所需的要求，它可以广泛应用在接线盒生产厂家和光伏组件生产厂家对接线盒电气性能参数测试，以提高接线盒产品的性能及质量。
   本仪器采用微电脑控制，320*240点阵的大液晶屏幕显示，测量快速，显示清晰明了。并带有故障报警的功能。测量时无需用户反复拔插接线端子倒线，按照人机对话的方式，一次性全自动快速准确地检测光伏接线盒所有电气性能参数，提高用户的工作效率。
二、        功能及技术指标
2.1功能
   ● 二极管的伏安特性，即导通压降值；
   ● 二极管反向漏电流；
   ● 通流温升试验，是通过一定工作电流和一定的时间，反复检测常温下和高温下二极管的导通压降和反向漏电流；
   ● 导通直流电阻测试，可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等；
   ● 可以设置漏电流和导通压降阈值（极限值），
●二极管反接或损坏有蜂鸣报警、灯光报警和中文提示。
2.2技术指标
   ● 电流设定   0-20A（可根据二极管的数量来设定）
   ● 电压设定 45V、50V、90V、100V、135V、150V；（可根据二极管的耐压来设定）
   ● 漏电流测量范围 0-100mA 精度0.1%；
   ● 导通压降测量范围 0-20V精度0.1%；
   ● 导通电阻测量范围 0-2000mΩ 精度0.1%；
   ● 显示位数 4位；
   ● 通流计时时间整定 0-30秒；
   ● 工作电源: 50Hz  220V±10%/500W
   ● 外形尺寸：480*200*400mm
   ● 仪器重量：16Kg
四、         注意事项
1、             同一接线盒频繁测试，可能出现二极管压降减小、漏电流加大的现象，这是因为频繁测试，二极管发热所致，这是正常现象；
2、             测试的二极管的压降超过阈值，不一定是二极管质量问题，要考虑到正负极引线的电阻值和接触电阻值的影响，引线断丝或焊接、铆压不牢会造成测试线的导通电阻加大，从而导致整个回路压降超过阈值，此时可以通过使用“导通电阻测试”功能测试导通电阻判断原因；
3、             测试导通电阻的自制转接线必须保证可靠，插头插座簧片要接触可靠，过松要及时更换，以免大电流测试烧坏簧片；
4、             仪器四周必须通风良好，保证散热通道畅通；
五、         附件
1、主机               1台
2、电源线             1根
3、保险丝管（5A）     5只
4、专用测试线         1套
