商品详情

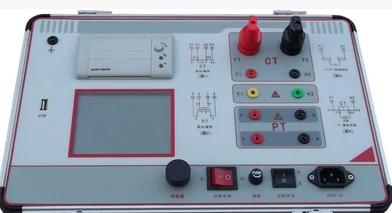

伏安特性变比极性综合测试仪
型号：AODD-CT-PT
安全操作
• 在将测试仪置入运行前，检查测试仪是否有可见的损坏。
• 不要在多雨或潮湿气候下操作测试仪。
• 不要在易爆气体或蒸汽存在的环境下操作测试仪。
• 在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。
• 测试仪的内部可能产生高电压！ 因此，只有具备资质的人才允许打开测试仪。
• 为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。
• 确保连接到测试仪的测试对象的端子不带任何电位。在测试中，测试仪是测试对象的唯一电源。
• 当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，有可能损坏被测互感器和测试仪！
• 如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。
注意：
1、为了人身及设备安全，使用前请详细阅读说明书，并严格参照要求规范操作。
2、试验前请将仪器可靠接地。
3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线断开，保证互感器完全处于离线状态。
4、CT变比极性试验时，应将不检测的二次绕组短接。
5、做PT伏安特性试验时，一次绕组的零位端接地。
6、实验中严禁触碰所有测试端子。
1.设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
2.参考标准
GB 1207-2006、GB 1208-2006
3.主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便≤22Kg，非常利于现场测试.
4．测试仪主要测试功能：（见表1）
|
CT
|
PT
|
|
• 伏安特性（励磁特性）曲线
|
• 伏安特性（励磁特性）曲线
|
|
• 自动给出拐点值
|
• 自动给出拐点值
|
|
• 自动给出5%和10%的误差曲线
|
• 变比测量
|
|
• 变比测量
|
• 极性判断
|
|
• 极性判断
|
• 交流耐压测试
|
|
• 一次通流测试
|
• 铁心退磁
|
|
• 交流耐压测试
|
|
|
• 铁心退磁
|
|
表1
5. 测试仪主要技术参数： （见表2）
|
项 目
|
参 数
|
|
工作电源
|
AC220V±10% 、50Hz
|
|
设备输出
|
0～1000V（20A峰值）
|
|
大电流输出
|
0～600A
|
|
励磁测量精度
|
≤0.5%（0.2%*读数+0.3%*量程）
|
|
CT
变比测量
|
范围
|
≤5000A/1A(25000A/5A)
|
|
精度
|
≤0.5%
|
|
PT
变比测量
|
范围
|
1KV～500KV
|
|
精度
|
≤0.5%
|
|
工作环境
|
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：400mm × 250mm × 250mm ， 重量：≤20Kg
|
表2
伏安特性变比极性综合测试仪
型号：DL07-CT-PT
安全操作
• 在将测试仪置入运行前，检查测试仪是否有可见的损坏。
• 不要在多雨或潮湿气候下操作测试仪。
• 不要在易爆气体或蒸汽存在的环境下操作测试仪。
• 在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。
• 测试仪的内部可能产生高电压！ 因此，只有具备资质的人才允许打开测试仪。
• 为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。
• 确保连接到测试仪的测试对象的端子不带任何电位。在测试中，测试仪是测试对象的唯一电源。
• 当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，有可能损坏被测互感器和测试仪！
• 如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。
注意：
1、为了人身及设备安全，使用前请详细阅读说明书，并严格参照要求规范操作。
2、试验前请将仪器可靠接地。
3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线断开，保证互感器完全处于离线状态。
4、CT变比极性试验时，应将不检测的二次绕组短接。
5、做PT伏安特性试验时，一次绕组的零位端接地。
6、实验中严禁触碰所有测试端子。
1.设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
2.参考标准
GB 1207-2006、GB 1208-2006
3.主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便≤22Kg，非常利于现场测试.
4．测试仪主要测试功能：（见表1）
|
CT
|
PT
|
|
• 伏安特性（励磁特性）曲线
|
• 伏安特性（励磁特性）曲线
|
|
• 自动给出拐点值
|
• 自动给出拐点值
|
|
• 自动给出5%和10%的误差曲线
|
• 变比测量
|
|
• 变比测量
|
• 极性判断
|
|
• 极性判断
|
• 交流耐压测试
|
|
• 一次通流测试
|
• 铁心退磁
|
|
• 交流耐压测试
|
|
|
• 铁心退磁
|
|
表1
5. 测试仪主要技术参数： （见表2）
|
项 目
|
参 数
|
|
工作电源
|
AC220V±10% 、50Hz
|
|
设备输出
|
0～1000V（20A峰值）
|
|
大电流输出
|
0～600A
|
|
励磁测量精度
|
≤0.5%（0.2%*读数+0.3%*量程）
|
|
CT
变比测量
|
范围
|
≤5000A/1A(25000A/5A)
|
|
精度
|
≤0.5%
|
|
PT
变比测量
|
范围
|
1KV～500KV
|
|
精度
|
≤0.5%
|
|
工作环境
|
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：400mm × 250mm × 250mm ， 重量：≤20Kg
|
表2
