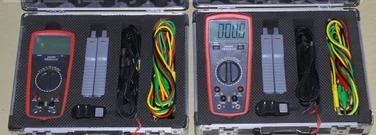

双钳相位伏安表测量电流小于50mA
型号：AODD-SMG-2000B
一、概述
该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I 及U-I 之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组C T 之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U 1- U 2 之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25 m m ，以获得最佳视觉效果。仪表外壳采用工程绝缘材料，安全、可靠。
二、基本误差
2.1、参比工作条件
1）环境温度：（23±5）℃
2）环境湿度：（45～75）% R H
3）被测信号波形：正弦波、β=0.02
4）被测信号频率：（50±0.2）Hz
5）被测载流导线在钳口中的位置：任意
6）外参比频率电磁场干扰：应避免
2.2、 基本误差极限
|
类型
|
测量范围
|
单位
|
误差
|
分辨率
|
|
电压
|
1 ~ 99
|
V
|
0.5%×量程
|
0.01V
|
|
100~600
|
V
|
0.5%×量程
|
0.1V
|
|
电流
|
0.001~2
|
A
|
0.5%×量程
|
0.0001A
|
|
2~10
|
A
|
0.5%×量程
|
0.001A
|
|
相位
|
0~360
|
°
|
±1°
|
0.1°
|
三、其它技术特性
3.1、 显示位数：
四位半
3.2、 采样速率：
1次/秒
3.3、 电源：
4.2V锂电池
3.4、 外形尺寸：
表壳尺寸：178 m m×82 m m×35 m m
钳壳尺寸：140 m m×42 m m×20 m m
钳口尺寸：Φ7 m m×9 m m
3.5、重量：
表体：250 0 g
测量钳：2×200 g
3.6、储存条件：
温度：－10℃～50℃
