型号AODD-KTL9

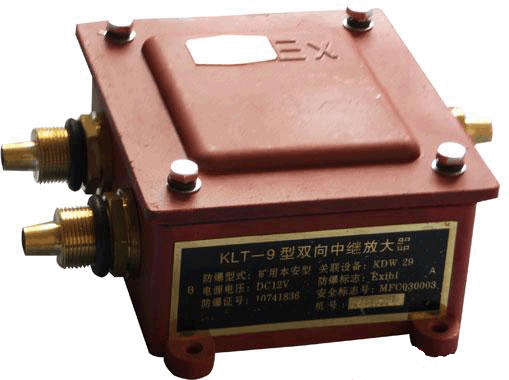

AODD-KLT9双向中继放大器是放大无线电射频信号的，用以补偿漏泄电缆对信号传输的损耗，该放大器在主机A与手机B之间两个方向进行放大，该放大器分有两端口和三端口两种类型，三端口中继放大器是用来实现漏泄电缆分支的。
4.1防爆型式：矿用本质安全型。
4.2防爆标志：ExibI
适用于甲烷和煤尘爆炸危险，但无腐蚀性气体的场合。
4.3使用环境条件：
a）大气压力：80～106kPa；
b）环境温度：0℃～+40℃；
c）空气相对湿度不大于95%（+25℃）；
d）在具有甲烷和煤尘爆炸性气体混合物的危险场所；
4.4放大器应能承受的最恶劣的贮运条件：
a)高温：+60℃；
b)低温：-40℃；
c)平均相对湿度：≤95%（+25℃）；
d)振动：加速度50m/s2；
e)冲击：峰值加速度500m/s2
4.5技术指标
a)有源双向异频单工：工作电压DC8-12V工作电流≤4.5mA
b)工作频率：Ⅰ信道A-B48.88MHZB-A34.85MHZ
Ⅱ信道A-B48.942MHZB-A34.95MHZ
Ⅲ信道A-B49.29MHZB-A35.05MHZ
Ⅳ信道A-B48.516MHZB-A34.75MHZ
d)增益：A-B向14±1dB;B-A向12±1dB
e)工作带宽：A-B向3.5±0.5MHZB-A向4±0.5MHZ
