变压器线圈变形检测仪 变压器绕阻变形测试仪 频谱测量仪 变压器线圈变形测量仪
型号AODD-HTBX-H

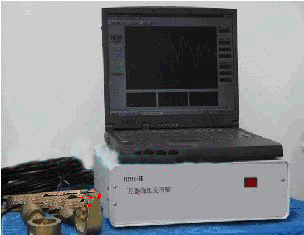

AODD-HTBX-H变压器绕组变形测试仪（即频谱测量仪，以下简称测试仪）本设备采用频率响应分析法（FRA），根据变压器线圈的频率响应图谱进行变形分析。由于我所研发人员具有丰富的现场经验和对变压器内部结构的深入研究，研制开发的DL16-HTBX-H测试仪对变压器线圈变形的测量具有很强的针对性，是目前国内用于检测变压器线圈变形的综合性能最先进的设备之一。
一:技术规范
1.安全使用工作条件
最高环境温度：-10℃-40℃
最大相对湿度：90%
电源电压：200～240V
承受系统地网电位变化耐受值为：2000V/min
2.技术参数
扫描测量频带：0.5kHz～1MHz
测量点数：2000点
扫频范围分为4级：
0.5～10kHz频点密度：20Hz/点
10～100kHz频点密度：200Hz/点
100～500kHz频点密度：0.8kHz/点
500～1000kHz频点密度：1.0kHz/点
扫描测量电压：≥8V(p-p)(0.5kHz～500kHz)
≥5V(p-p)(500kHz～1MHz)
频率精度：0.02%
幅值精度：±1dB(>-60dB)
分析系统：P4-2.2G及以上便携式计算机
输出设备：彩色喷墨打印机
二:系统构成
DL16-HTBX-H测试仪的测量系统分为两部分，一部分为由硬件构成的测量装置，另一部分为变形测量分析方法。
1、硬件由下表中设备构成
|
序号
|
名称
|
单位
|
数量
|
备注
|
|
1
|
便携计算机及主测量系统
|
套
|
1
|
|
|
2
|
彩色喷墨打印机
|
台
|
1
|
|
|
3
|
专用仪器携带箱
|
个
|
1
|
全铝合金、抗震、防潮
|
|
4
|
专用测量头、电缆、地线等
|
套
|
1
|
|
|
5
|
隔离电源
|
个
|
1
|
|
|
6
|
80G可移动存储器
|
个
|
1
|
|
2、硬件特点
·测量装置采用通用便携式计算机的标准串口与测量系统进行通信连接的形式，用户使用更为灵活机动。
·输出功率驱动部分采用特殊的电路匹配，保证了在使用的两个测量线上无反射电压及变压器端口的入口电容能在测试图谱上有所反应。
·采用专用测量头，具有接头容错和测量引线容错功能，保证了测量的一致性。
·测试仪具有频率自校准功能。
·测量时间为2分钟/相线圈。
·每相绕组的测量点数为2000点，其中大幅度加密低频部分，以期发现致命的变压器整体变形。
·采用多种抗干扰技术，有效抑制噪声电平。
·测量分析软件运行于WINDOWS系统软件平台，界面友好，操作简便。在软件中设有在线操作提示以及全套测量分析方法介绍。
·在字处理软件WORD中，可直接插入、编辑BRTC-Ⅱ测试仪的测量数据图谱，便于测试报告的生成。
·具有图谱曲线数学相关系数的计算功能。
·支持各类彩色、黑白打印机，直接打印所显示的图谱图形。
·配有2000V的隔离电源，保证变电站站内测量时设备安全性。
3:变形分析方法
变形分析方法是DL16-HTBX-H测试仪的重点和特点。
根据变压器绕组线圈以电感为主，其电感部分不正常，则变压器无法正常运行；并兼顾对地绝缘的特点，DL16-HTBX-H测试仪提出的分析方法以低频段为重点，着重分析危及运行安全的线圈整体变形，同时分析局部变形和引线位移等故障。
本分析方法具有很强的针对性和可操作性。
变形分析方法通过对现场实际操作人员和运行管理人员的技术培训实现，主要包括如下内容：
·变压器绕组变形检测的基本原理。
等值电路。
·线圈变形在频谱图上的反应形式。
·典型变形与频谱变化的关系，如整体位移、线圈整体压缩、拉伸，局部压缩、拉伸，匝间短路等。
·分析变形种类、变形面积估算和变形程度估算方法。
·制造工艺差别与变形的区别。
·确定变压器能否继续投运判据介绍。
4.设备清单
便携式计算机及主测量系统壹套
彩色喷墨打印机壹台
专用测量头、电缆、地线等贰套
专用仪器携带箱壹个
隔离电源壹个
备用测试电缆（2×15m）壹套
80G可移动存储器壹个
