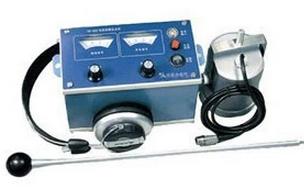

电力电缆路径探测及故障定点仪

型号：AODD-FL705

电力电缆路径探测定点仪功能特点：


电缆路径探测及故障定点仪，用于地下电力电缆的路径探测和故障定点。在进行路径探测时须配合LT705B电缆路径探测信号发生器使用；LT705A具有声磁同步信号指示、耳机监听、内置扬声器放音、电池检测、欠压指示、自动关机等功能。

功能特点

1. 可进行音峰／音谷法路径探测。
2. 可进行60％法或45度法测深。
3. 路径探测时可由内置扬声器直接放音，避免长时间耳机监听造成疲劳和不适。
4. 路径信号幅值指示。
5. 定点功能具有声音／磁场双信号指示，进行声磁同步定点，增强抗干扰能力。
6. 定点时可用防风耳机监听。
7. 标配碱性高能干电池，且更换方便。可换用镍镉／镍氢充电电池。
8. 低功耗，长电池寿命：使用新的碱性电池，仪器能连续工作30小时以上。
9. 可在关机和开机状态进行电池水平检测。
10. 欠压指示功能：电池欠压时指示灯闪烁。
11. 自动关机功能：电池到一定程度能够自动关机。
12. 坚固机壳，质轻便携。



技术指标

1. 路径探测模式：音峰法、音谷法。
2. 路径探测接收信号频率：1kHz。
3. 深度测量模式：60％法、45度法。
4. 故障定点模式：声磁同步，磁场信号和声音信号同时接收显示。
5. 指示功能：路径信号、定点磁场和声音信号幅值、电池水平等。
6. 监听功能：防风耳机和内置扬声器。
7. 电源：标配AA（5号）高容量碱性干电池6节；可以换用市售民用镍镉／镍氢充电电池。
8. 电池供电时间：新的高容量碱性干电池能连续使用30小时。
9. 体积：主机210mm×122mm×125mm；传感器Φ96mm×110mm
10. 质量：主机0.75kg；传感器0.5kg。
11. 使用条件：温度:0-40℃；湿度10-90％RH；海拔<4500m。

LT705B电缆路径探测定点仪信号发生器



功能特点：

路径探测功能：

• 信号发生器：

• 大容量锂离子电池供电，摆脱市电束缚。
• 全自动功率匹配和保护，无需人工调整。
• 较大功率输出。
• 音峰／音谷法路径探测。
• 信号幅值显示。
• 可进行80％法或45°法测深。

技术参数：

路径探测信号发生器（T）：

1. 发射频率：1kHz。
2. 发射功率：≥3.5W。
3. 输出特性：开路电压≥100Vp-p；短路电流≥300mA；

根据实际负载全自动匹配；自动短路保护。

电源：

1. 电池：内置锂离子电池组，标称电压7.4V，容量3000mAH。
2. 功耗： 信号发生器500mA。可连续使用时间>5小时；
3. 充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
4. 充电时间：<4小时。
5. 显示方式：信号发生器：表头。
6. 体积：210mm×160mm×65mm。
7. 质量：0.7kg。

使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m

电力电缆路径探测及故障定点仪

型号：AODD-FL705

电力电缆路径探测定点仪功能特点：


电缆路径探测及故障定点仪，用于地下电力电缆的路径探测和故障定点。在进行路径探测时须配合LT705B电缆路径探测信号发生器使用；LT705A具有声磁同步信号指示、耳机监听、内置扬声器放音、电池检测、欠压指示、自动关机等功能。

功能特点

1. 可进行音峰／音谷法路径探测。
2. 可进行60％法或45度法测深。
3. 路径探测时可由内置扬声器直接放音，避免长时间耳机监听造成疲劳和不适。
4. 路径信号幅值指示。
5. 定点功能具有声音／磁场双信号指示，进行声磁同步定点，增强抗干扰能力。
6. 定点时可用防风耳机监听。
7. 标配碱性高能干电池，且更换方便。可换用镍镉／镍氢充电电池。
8. 低功耗，长电池寿命：使用新的碱性电池，仪器能连续工作30小时以上。
9. 可在关机和开机状态进行电池水平检测。
10. 欠压指示功能：电池欠压时指示灯闪烁。
11. 自动关机功能：电池到一定程度能够自动关机。
12. 坚固机壳，质轻便携。



技术指标

1. 路径探测模式：音峰法、音谷法。
2. 路径探测接收信号频率：1kHz。
3. 深度测量模式：60％法、45度法。
4. 故障定点模式：声磁同步，磁场信号和声音信号同时接收显示。
5. 指示功能：路径信号、定点磁场和声音信号幅值、电池水平等。
6. 监听功能：防风耳机和内置扬声器。
7. 电源：标配AA（5号）高容量碱性干电池6节；可以换用市售民用镍镉／镍氢充电电池。
8. 电池供电时间：新的高容量碱性干电池能连续使用30小时。
9. 体积：主机210mm×122mm×125mm；传感器Φ96mm×110mm
10. 质量：主机0.75kg；传感器0.5kg。
11. 使用条件：温度:0-40℃；湿度10-90％RH；海拔<4500m。

LT705B电缆路径探测定点仪信号发生器



功能特点：

路径探测功能：

• 信号发生器：

• 大容量锂离子电池供电，摆脱市电束缚。
• 全自动功率匹配和保护，无需人工调整。
• 较大功率输出。
• 音峰／音谷法路径探测。
• 信号幅值显示。
• 可进行80％法或45°法测深。

技术参数：

路径探测信号发生器（T）：

1. 发射频率：1kHz。
2. 发射功率：≥3.5W。
3. 输出特性：开路电压≥100Vp-p；短路电流≥300mA；

根据实际负载全自动匹配；自动短路保护。

电源：

1. 电池：内置锂离子电池组，标称电压7.4V，容量3000mAH。
2. 功耗： 信号发生器500mA。可连续使用时间>5小时；
3. 充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
4. 充电时间：<4小时。
5. 显示方式：信号发生器：表头。
6. 体积：210mm×160mm×65mm。
7. 质量：0.7kg。

使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m
