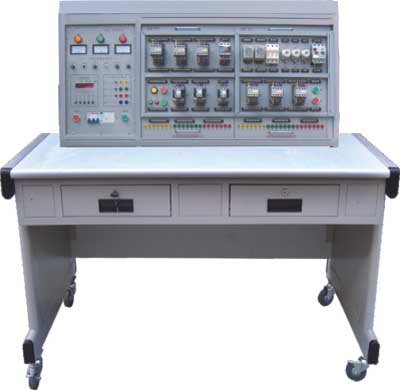

产品介绍：
为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展 PLC 与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场， 是新一代的电工电子实训考核装置 。
一、特点：
1 、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目。如 PLC 或变频调速，实训的内容具有典型性、实用性。
2 、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。
3 、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。
4 、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。
5 、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。
二、技术性能：
1 、工作电源：三相四线（或三相五线）～ 380V±5% 50Hz
2 、温度： -5℃ ～ + 40℃ ，相对湿度＜ 85% （ 25℃ ）
3 、装置容量：＜ 1.0KVA
4 、外形尺寸： 1100×700×1400 （ mm ）
三、装置配备
（一）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。
1 、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。
2 、设有 450V 指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。
3 、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。
4 、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。
（二）实训桌
桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。
（三）实训组件
1 、 DW-71 电力拖动培训组件（一）
2 、 DW-72 电力拖动培训组件（二）
3 、 DW-73 电力拖动培训组件（三）
4 、三相异步电动机 380V Y/△ 接法，带离心开关 2 台
四、实训项目
|
1 、闸刀开关正转控制线路
2 、接触器点动正转控制线路
3 、具有自锁的正转控制线路
4 、具有过找保护的正转控制线路
5 、倒顺开关控制正反转控制线路
6 、接触器联锁的正反转控制线路
7 、按钮联锁的正反转控制线路
8 、按钮接触器复合联锁控制线路
9 、自动往返行程控制线路
10 、接触器控制串联电阻降压起动线路
11 、时间继电器控制串联电阻降压控制线路
12 、手动 Y/△ 降压起动
|
13 、接触器控制 Y/△ 降压起动
14 、时间继电器控制 Y/△ 降压起动
15 、 QX3-13 型 Y/△ 自动起动控制线路
16 、半波整流能耗制动控制线路
17 、全波整流能耗制动控制线路
18 、 C620 车床电气控制线路
19 、手动降压起动
20 、单相运行反接制动控制线路
21 、电动葫芦电气控制线路
22 、 C6163 车床电气控制线路
23 、控制电路联锁控制线路
24 、主电路联锁控制线路
|
|
