商品详情
|

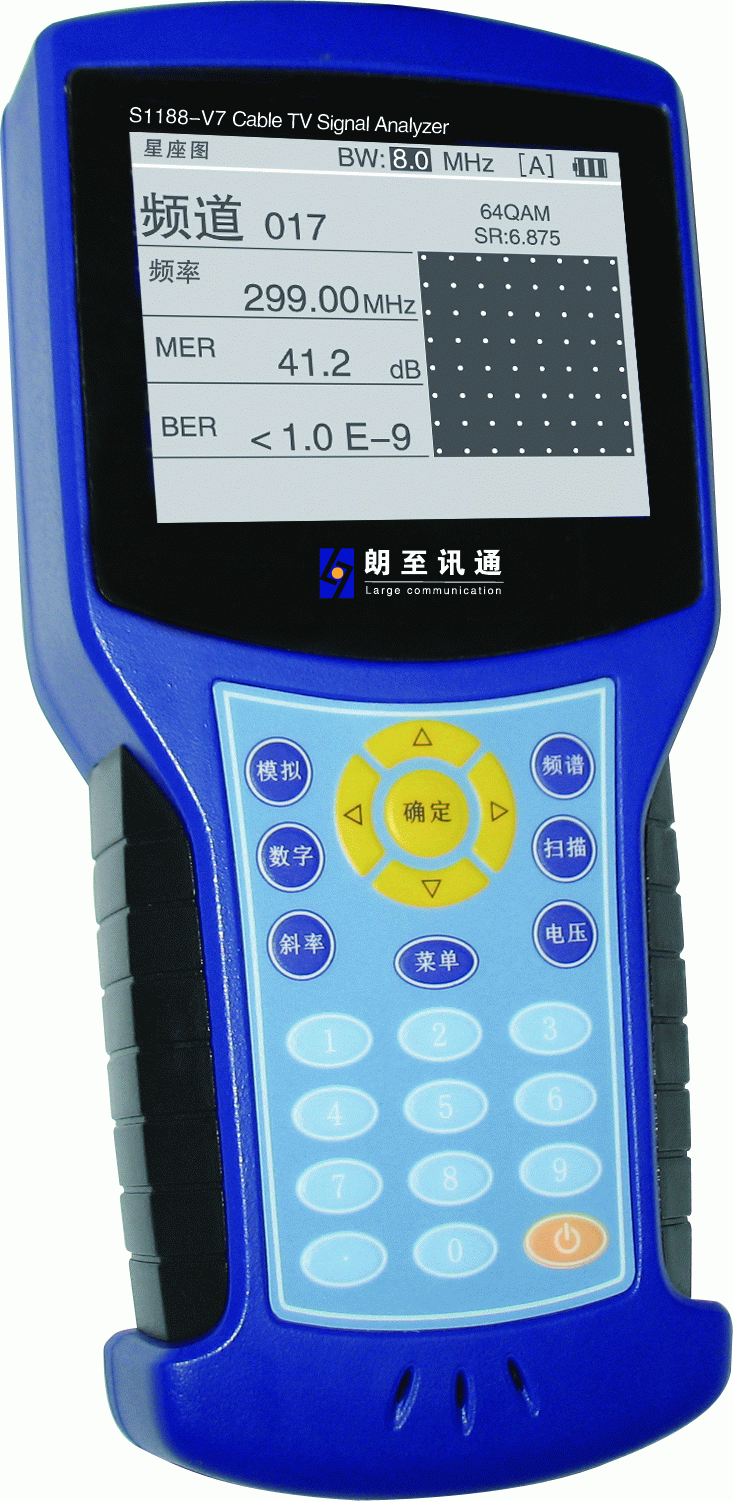

数字/模拟（多频道测量）CATV场强仪分析仪
型号：DL-S1188-V7型
特点简述： DL-S1188-V7型 (5-870MHz)多频道测量型数字、模拟电视信号测试分析仪，FM测量。能同时测量多个频道（最多12个）的电平，采用北美研究室的先进设计理念和先进数字电视开发技术，定位在工程型测量仪器，价格经济功能强大，实现对数字、模拟网络各项指标的检测，完全胜任数/模混合网络施工、维护需求。DL-S1188-V7型具有DVB-C数字信号解码、数字信号平均功率电平测量、MER\BER测量功能、斜率测量、频谱分析、频道扫描等信号分析功能、带伴音监听，同时还兼具模拟信号的电平测量、V/A、C/N测量功能。是数字电视传输系统正常运行的优选仪器。
|
主要性能：
数字、模拟电视信号测量：
多频道测量，DVB-C有线电视数字平均功率电平测量、模拟信号电平测量，能同时测量多个频道（最多12个）的电平
MER调制误差测试、BER误码率测试、频道测量、频率测量、
V/A测量、C/N测量、 干线交流电压和机内电池组电压。
并支持多种DVB调制方式：QPSK、64QAM及COFDM。
用户设置编辑功能：参数设置、扫描门限、频谱跨度设置、斜率设置、选择频道表、规划频道表。
技术参数：
输入频率:
范围 5~ 870MHz 数字频道、模拟频道
频率稳定度 30ppm
分辨率 10KHz
调谐方式：频道、频率 、记忆方式
RF输入阻抗：75Ω
测量电视信号标准:
数字频道 QPSK/QAM/COFDM
模拟频道 PAL/NTSC/SECAM
数字信号测量:
标准调制形式：ITU-T J.83A Annex A standard,64QAM ,支持QAM、QPSK、COFDM
数字频道带宽：正向频道48~862MHz:8.0MHz
回传频道5-48MHz:0.5~8.0MHz可调节
数字频道平均功率测量：测量范围35-115dBμV，测量精度 ±2dB
调制误差率(MER):测量范围22~39dB(相对于64QAM), 测量精度 ±2dB
比特误码率（BER）：测量范围1.0E-3~1.0E-9（纠错前），锁定范围40~100dBμV
45--870MHz≤±2.5dB，5--45MHz≤±3dB
模拟信号测量: 范围 20 ~120dBμV ( -40 ~ 60dBmV)
测量精度±2dBμV
测量带宽: 230KHz±50KHz
检波方式: 峰值 平均值
C/N 测量:（输入信号> 70 dBμV时）
测量精度45~870MHz≤±2.5dB，5~45MHz≤±3dB
V/A 测量: ≤±2dB
斜率测量:
5--870 MHz直方图和电平列表显示，可同时测12个频道，频道电平值，以直方图和电平列表两种方式显示
频道扫描:
实现全频道扫描，电平值以直方图方式显示
频谱分析:
频率范围 5--870MHz
多跨度：2、5、10、30、50、100MHz
检波方式：峰值
交流电压测量:
范围 20-100V，超过100V报警提示
准确率 ≤±1V
分辨率 0.1V
机内电池组电压测量:
测量范围 3.5-5.0V
准确率 ±0.1V
分辨率 0.1V
频道表:
a.机内预置标准电视频道表
b.可根据客户要求定做
供电模式:
AC：100V~240V/50Hz~60 Hz
DC：锂电池组 3000mAh
工作环境:
使用温度范围 -10℃~+50℃
相对湿度 ≤80%RH
存储温度范围 -20℃~+60℃
外型尺寸: 195*75*40（高*宽*厚）
重量: 0.8Kg
