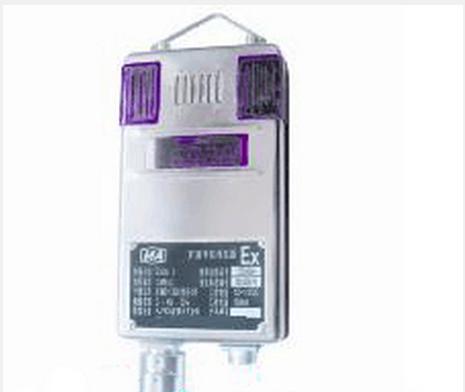

矿用瓦斯报警断电仪 风流中瓦斯浓度连续检测设备 矿用甲烷报警断电仪
型号AODD-DJ4G
AODD-DJ4G型矿用甲烷(瓦斯)报警断电仪（以下简称断电仪），主要适用于煤矿井下和其它具有爆炸性气体（甲烷混合物、煤尘）场合，可用于井下大中型采掘设备和其它机电设备上，连续检测设备附近风流中的瓦斯浓度，当瓦斯浓度达到或超过1.00%CH4时,断电仪立即发出声、光报警信号，当瓦斯浓度达到或超过1.50%CH4时，断电仪立即断电（切断被控设备用电），确保生产安全。当瓦斯浓度回落到或低于0.50%CH4时，断电仪自动解锁（恢复被控设备用电），并继续进行检测。
断电仪采用高性能热催化元件、大规模集成电路和新型电子器件，数码显示，性能稳定，门限准确，反应迅速，精度高。断电仪还具有体积小、功耗低等特点，适用简单，维护方便。
断电仪有主机和传感器两部分组成，一个主机可配接一个或两个传感器，配接两个传感器时，可分别检测两个地方的瓦斯浓度，只要有一个地方的瓦斯浓度超限，断电仪立即断电。主机和传感器之间的最大距离可达2.0公里，重量5公斤。
甲烷(瓦斯)报警断电仪具有下列功能
我公司生产的断电仪广泛应用于防爆胶轮车支架搬运车采煤机掘进机连续运煤车铲车和锚杆钻机等采矿设备上.目前使用我公司断电仪的有石家庄煤机厂西安采煤机厂煤科总院太原分院上海创力太原矿山机器集团天地公司鸡西煤机厂燎原煤机厂佳木斯煤机厂北方重工卡特重工等多家单位.
断电仪主机除去防爆外壳后,可直接安装在采煤机或掘进机上的控制箱内,断电报警.去除外壳后的外型尺寸120*80(毫米).
主要技术参数及性能
防爆形式Exdil(隔爆兼本质安全型)
额定工作电压Ac127/380/660V(电压可调出厂接在660V)
整机功率≤20W
测量范围0～4%CH4
测量误差0～1%CH4时，±0.1%CH4.
1～4%CH4时，真值的±10%CH4
报警门限1.00%CH4，声、光报警
断电门限1.50%CH4，声、光报警，断电
解锁门限0.50%CH4
解锁延迟1min
显示方式三位红色数码显示，一位正负号显示
报警方式红色闪光，≥85db警车声
工作方式连续式
主机本安电源输出最大开路电压：DC18V 最大负载电流：DC600MA
传感器工作电压DC5V，最大工作电流(单个)：250MA
断电触点容量AC220V,5A；AC127V,10A；AC36V,15A；
DC132V,10A；DC36V,15A；DC24V,20A
外形尺寸主机200×160×98传感器130×85×43
配置电缆型号：PUYVR；名称：矿用聚乙烯绝缘阻燃聚乙烯护套信号软电缆。
500米内，7/0.37；1000米内，7/0.43；1500米内，7/0.52。
