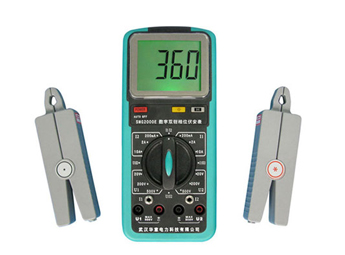

电压电流现场测量仪 数字双钳相位伏安表 便携手持式双通道输入电压电流测量仪
型号：AODD-SMG2000E
产品简介：
SMG2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，超大字符，以获得最佳视觉效果。
1.工作原理
采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。
2.使用范围
该表是电力部门、工厂和矿山、石油化工、冶金系统进行二次回路检查的理想仪表。尤其适用于继电保护、电能计量、电力建设和变送电工程。
3.产品别称
相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表1、结构精巧，使用方便
产品特征：
1、结构精巧，使用方便
● 手持式结构；
● 在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限；
● 显示器采用了高反差液晶显示屏，超大字符，以获得最佳视觉效果；
● 开关功能及布局合理，转动开关即可读出被测电压、电流及其相位。
2、分辨率高
采用最新型专利电流钳，电流分辩率达0.1mA；电压分辩率0.1V。
3、低功耗
该相位表微功耗设计，且具有电池电压检测功能。
产品参数：
1 基本误差
1.1 参比工作条件
（a）环境温度：（23±5）℃
（b）环境湿度：（45～75）% RH
（c）被测信号波形：正弦波、β=0.02
（d）被测信号频率：（50±0.2）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围：
100～220V、0.5A～1.5A
（g）外参比频率电磁场干扰：应避免
1.2 基本误差极限
1.2.1 交流电压见表1
|
表1：交流电压测量误差
|
|
量限
|
分辨率
|
基本误差极限
|
|
20V
|
0.01V
|
±（0.3%读数+0.2%量程)
|
|
200V
|
0.1V
|
±（0.3%读数+0.2%量程)
|
|
500V
|
1V
|
±（0.3%读数+0.2%量程)
|
输入阻抗：各量限均为2MΩ
相位测量时，电压端输入阻抗>500KΩ
1.2.2 交流电流见表2
|
表2：交流电流测量误差
|
|
量 限
|
分 辨 率
|
基本误差极限
|
|
200mA
|
0.1mA
|
±（0.3%读数+0.2%量程）
|
|
2A
|
1mA
|
|
10A
|
10mA
|
1.2.3 相位
U-U、U-I、I-I见表3
|
表3：工频相位测量误差
|
|
范 围
|
分 辨 率
|
基本误差极限
|
|
0～360°
|
1°
|
±2°
|
2 工作误差
2.1 额定工作条件
（a）环境温度：（0～40）℃
（b）环境湿度：（20～80）% RH
（c）被测信号波形：正弦波、β=0.05
（d）被测信号频率：（50±0.5）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围
测 U1-U2相位时：30V～500V
测 I1-I2 相位时：10mA～10.00A
测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
（g）外参比频率电磁场干扰：应避免
2.2 额定工作误差极限
2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
3 安全特性
3.1 耐压
电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验。。
3.2 绝缘电阻
仪表线路与外壳之间、两电压输入端之间：≥10MΩ
4 其它技术特性
4.1 显示位数：3 1／2
4.2 采样速率：3次/秒
4.3 电源：单个9V 迭层电池、电源电流小于5mA
4.4 外形尺寸
表壳尺寸： 186×86×33
钳壳尺寸： 140×40×19
钳口尺寸： Φ7×8
4.5 重量
表体： 280g
测量钳：2×200g
测量钳：2×200g
4.6 储存条件
温度：－10℃～50℃
