本质安全型同线电话机 ​同线电话机 煤矿井下通信同线电话机 矿用防爆同线电话机



1、主要用途及适用范围 DL13-KTT105同线电话机主要是供煤矿井下通信联络之用,它具有扩音呼叫,双工对讲等功能,并具有架设速度快,重量轻,体积小,通讯距离远和很强的防尘,防潮特点。可由二十部以下
型       号   AODD-KTT105
颜       色
尺       寸

商品详情

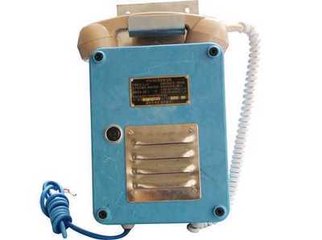

本质安全型同线电话机 同线电话机 煤矿井下通信同线电话机 矿用防爆同线电话机
型号AODD-KTT105
一、概述
1、主要用途及适用范围
AODD-KTT105同线电话机主要是供煤矿井下通信联络之用,它具有扩音呼叫,双工对讲等功能,并具有架设速度快,重量轻,体积小,通讯距离远和很强的防尘,防潮特点。可由二十部以下单机并在二芯电缆线上组成独立的通讯系统,不需要交换机。通话距离不小于12公里。不需拨号,直接用语音呼叫,机内设有专用电池为其供电,不需外接电源。
3、防爆型式:本电话机为矿用本质安全型。
4、防爆标志:ExibI
5、防爆合格证号:1074246
安全标志证号:MHA070025
6、使用环境条件:
a)大气压力:80~106kPa;
b)环境温度:-10℃~+40℃;
c)空气相对湿度不大于95%(+25℃);
d)在具有甲烷和煤尘爆炸性气体混合物的危险场所;
7、配接电缆:
煤矿阻燃通信电缆MHYAV1×2,导体结构7根,028mm(直径)/根,截面积0.50mm2
二、结构与工作原理
1、结构
2、工作原理
扩音呼叫
按下扩音开关,将12V电源通过变压器初级线圈,向线路送出控制电压,对方用户收到此电压,经二极管整流后,控制开关晶体管,以启动对方的扩音放大电路的电源。同时按下对讲开关,给送受话放大电路供电,此时呼叫用户对准送话器讲话,音频信号通过放大后,经变压器的次级送入线路,对方话机收到音频信号,经扩音放大电路放大,使扬声器发出音响。
被叫用户如提起手机,按下对讲开关,上述扩音电路的电源即被切断,扩音结束,双方可进行通话对讲。
2、双工对讲
送话:用户按下手机上的对讲开关,即向送受话电路供电,此时对准送话器讲话,音频信号通过放大后,经变压器的次级送入线路,经电缆送到每台话机。
受话:用户按下手机上的对讲开关,即向送受话电路供电,同时从线路接收到的音频信号,经变压器次级送入送受话放大电路,经放大电路放大后,输入受话器。
三、技术特性
耗电:守机:0mA
通话:≤16mA
扩音:≤250mA
供电电源:KDZ—1电池1组,12V/6Ah
四、尺寸、重量
外形尺寸:360×195×115
重量:4.5公斤
五、安装
将电话机放在需要的地方(挂、卧都可),将这些电话机引出线并联进以架设好的一条二芯电缆即可。
六、使用、操作
欲讲话者走到电话机处,拿起手机,按下手机中间处的对讲开关,同时按下扩音开关,对着送话器送话,此时本系统内所有电话机均以扩音方式播放。
被呼叫者听到对方呼叫自己,就近拿起手机,并按下手机中间处的对讲开关,对着送话器送话,此时呼叫者听到被呼叫者讲话的声音后,放开扩音开关,便可以正常通话(即双工对讲),而其它话机则终止扩音播放,在通话过程中,注意呼叫者和被呼叫者都应一直按下手机对讲开关,直到通话完毕。通话完毕后,把手机放回话机托上,此时一次通话过程结束。
八、
注意事项:
1、在维修过程中,不得改变电路和与本安电路有关的元器件的电器参数、规格和型号。所需配件应到原厂购买,以免更改原设备技术参数,破坏本安性能。
2、本安产品不得随意与其它未经联检的设备连接。严禁使用说明书规定外的电源。如与其它设备连接,须经防爆检验。
3、井下危险场所严禁拆装电话,更换电池。必需使用原厂配套电池。(本厂所提供的电池为非充电电池)。
九、开箱及检查
开箱前应注意环境是否能对设备造成损坏,包装箱是否完好,开箱后应按照装箱单检验箱内设备是否齐全。
十、其他
本厂为所提供的产品实行一年免费维修服务,因使用、维修、保养不当造成损坏的,因不可抗力造成损坏的,不属于免费范
