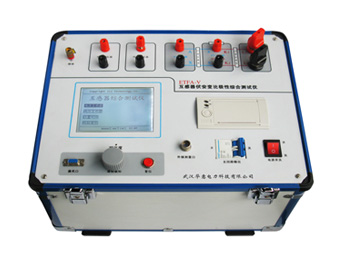

CT变比极性试验测试仪 互感器伏安变比极性综合测试仪 全自动PT特性测试仪 CT极性试验结果参数检测仪
型号：AODD-ETFA-V
产品简介：
互感器伏安变比极性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。
产品特征：
1、 仪器操作安全方便，全微机化装置，内置进口高性能CPU，可靠性高，按界面提示设定测试值后，不需人工接触被测试设备，仪器自动完成测试，使试验人员远离高压电路，确保其人身安全。
2、输出容量大，伏安特性试验最大输出电压高达1000V，变比测试最大电流高达600A，仪器输出容量为5KVA。
3、可选配件包括外接升压器，外接升流器，外接调压器，外接升压器最高电压可升至2000V，3A，外接升流器可升至1000A，外接调压器最大输出可达1500V，20A，采用外接升压器时，最高可做500KV等级1A电流互感器的伏安特性试验。
4、大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，易于分析，自带微型打印机，可随时打印曲线和测试结果。
5、仪器使用旋转鼠标作为输入设备，操作方便简单，使用寿命长。
6、仪器内置Flash存储器，数据保存后掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。
7、仪器带有RS232通信接口，可通过串口连接线与计算机联机，实现PC机和仪器通信，试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据，仪器所带PC机应用程序功能强大，外形美观，操作简单，可实现试验结果的保存、打印， 并可将试验数据导出为EXCEL格式文档进行编辑。
8、仪器电源可实现AC220V和AC380V自适应供电。
产品参数：
|
|
输入电压
|
输出范围
|
测量范围
|
测量精度
|
|
仪器主机
|
220V
|
0～600V、0～20A
|
0～600V、0～20A
|
0.5%
|
|
380V
|
0～1000V、0～20A
|
0～1000V、0～20A
|
0.5%
|
|
220V
|
0～600A
|
0～600A
|
变比测量精度0.5%
|
|
外接升压器
|
220V
|
0～1650V、0～3A
|
0～1650V、0～3A
|
0.5%
|
|
380V
|
0～2000V、0～3A
|
0～2000V、0～3A
|
0.5%
|
|
外接升流器
|
220V
|
0～1000A
|
0～1000A
|
变比测量精度0.5%
|
|
外接调压器
|
|
|
0～1000V、0～30A
|
0.5%
|
|
仪器工作电源
|
AC 220V/380V 50HZ
|
外形尺寸
|
420×330×320㎜
|
重量
|
24㎏
|
