商品详情

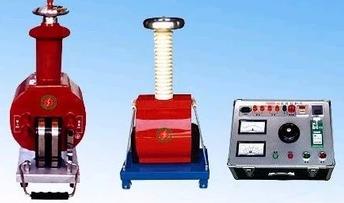

干式试验变压器
型号:AODD-TKGB
本系列干式试验变压器,是引进国外最新先进技术,利用先进的生产设备,采用了线圈环氧真空浇注成型,及CD型铁芯的新工艺、新材料、与其同容量,同电压的油浸式试验变压器相比,干式试验变压器具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。
并有效地削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电器设备的绝缘性能,直流耐压及泄漏电流试验。是替代目前笨重的油浸式变压器的首选产品。
二、技术指标
⒈阻抗电压:12%
⒉输出电压波形:工频、正弦波
⒊表面升温:<55°
⒋空载损耗:0.2%~0.35%
⒌允许连续运行时间:1小时
⒍间续运行时间:连续
三 、产品分类
四 、主要产品参数
注:以上提供的目录,为本公司生产的干式试验变压器,特殊规格,也可根据用户提供的参数和要求设计生产,以满足用户的需要。
五 、外型结构示意图
六 、干式试验变压器使用方法及注意事项
⒈使用前,必须详细阅读变压器的使用说明书和与之配套的控制箱(台)的说明书。根据说明书接好连接线,接地线应良好接地。
⒉干式变压器控制箱(台)的电源分别为交流220V 、380V两种,经调压器输出到变压器的低压侧输入端。经过变比输出连续可调至额定电压值。
⒊从干式试验变压器的安全和高压试验的严谨性来考虑,避免设备或试品受到破坏,本厂可提供如下图所示的成套设备以满足用户:
成套设备包括:高压试验变压器、变压器控制箱(台)、分压器、球隙保护器、放电棒、高压油杯、高压硅堆(直流试验用)、数显微安表(直流试验用)。
⒋当做直流耐压或泄漏电流试验时,可先将高压硅堆、微安表、旋在高压试验变压器的高压输出端上,然后逐渐升压,即可进行直流试验。
⒌ 当两台试验变压器作串级连接时(原理图如下),第Ⅰ台和第Ⅱ台的额定输出电压相等,其容量之比为2 :1,第Ⅱ台变压器必须放置在绝缘支架上,以保证对地绝缘。串接时要注意变压器上的标记(参见联线方式示意图),使极性连接正确,以保证输出预定的电压,否则,输出电压为零。
注:① 若A、B接反。会造成高压输出为零(T1+T2=0),将A、B换位即可。
② T2试变底盘,必须与绝缘支架的托盘联接。
⒍ 当不使用串级式接线时,此两台变压器可各自做为独立的干式试验变压器使用。
电流信号取样线 一根
电源线 一根
保险管 二只
专用保护器 一只
使用说明书 一份
产品合格证 一份
附:
氧化锌避雷器测试仪运行中的主要问题
1、氧化锌避雷器由于取消了串联间隙,长期承受系统过电压、过电流。电流中的有功分量导致阀片发热,引起伏安特性的变化,长期作用的结果会导致阀片老化,甚至热击穿。
2、氧化锌避雷器测试仪氧化锌避雷器受到冲击电压的作用,阀片也会在冲击电压能量的作用下发生老化。
3、氧化锌避雷器内部受潮或绝缘性能不良,会使工频电流增加,功耗加剧,严重时会导致内部放电。
4、氧化锌避雷器受到雨、雪、凝露或灰尘的污染,由于内外电压分布不同而使内部阀片与外部瓷套之间产生较大电位差,导致径向放电现象发生。
本仪器所要完成的任务
判断氧化锌避雷器阀片是否发生老化或受潮,通常观察正常运行流过氧化锌阀片的阻性泄漏电流的变化,即观察阻性泄漏电流是否增大作为判断依据。
氧化锌避雷器测试仪由于氧化锌阀片在通常情况下阻性泄漏电流占总电流的10%—20%。因此,仅仅观察电流的变化来确定氧化锌阀片阻性泄漏电流的变化情况是困难的,只有将非线性电阻支路中的阻性泄漏电流从总电流中分离出来,才能清楚地了解它的变化情况。
氧化锌避雷器测试仪测量原理
1.测量原理
输入电流电压经过数字滤波后,取出基波,然后用投影法计算阻性电流基波峰值Ir1p=Ix1p.cosφ,由于基波数值稳定,目前普遍采用Ir1p衡量避雷器性能。
总电流基波峰值Ix1p在电压基波U1(E1)方向投影为Ir1p,在垂直方向投影为Ic1p,φ为电流电压基波相位角,其中包含选定的补偿角度(图七)。氧化锌避雷器测试仪因此,用φ和Ir1p都能直观衡量MOA性能。
仪器预热5分钟,然后再开始测量。
下面就主菜单的具体操作进行详细说明:
避雷器编号:按键盘“、”将光标指向“避雷器编号”,按“确定”进入;按“”键选择要调整的位置,此位置会反向显示;按 “、” 键进行选择,可选择的字母或数字的范围见附录;所有位调整完成后,按“确定”键。(如果不想改动避雷器编号,可按“退出”键)
电压变比值:在主菜单下,按键盘“、”将光标指向“电压变比值”,按“确定”进入;按“”键选择要调整的位置,此位置会反向显示;按 “、” 键进行调整;所有位调整完成后,按“确定”键。
边相校正角氧化锌避雷器测试仪:调整方法同上,一般相间干扰的影响大约在2° 5°,由于准确测算干扰量有一定困难,一般不提倡硬性补偿,而是将其设置为0.0°,可以按规程要求,纵向比较一段时间内数据变化趋势。如果需要调整边相校正角,可参考后面“测量原理”的有关章节
相序:按键盘“、”将光标指向“相序”,按“确定”进入;按 “、” 键进行调整;按“确定”键完成。
历史数据:将光标指向“历史数据”,按“确定”进入(如图五所示);有‘0 – 9’共10页(当前所在页面显示在屏幕的左上角),每页21个数据。按 “、、” 键选择要查看的数据,此数据的测试时间将显示在屏幕的最上端,按“确定”键显示该组数据;按“打印”键打印该组数据;按“退出”键返回。
时间调整:氧化锌避雷器测试仪在主菜单下,将光标指向最下面一行,按“确定”进入;用“”键选择要调整的项目年、月、日、时、分、秒,用“、”键进行调整,全部调整完后,按“确定”键。
开始测量:按“、”键使光标指向第一行,按“确定”进入测量,
注意事项
正式测量前,请打开电源,将仪器预热5分钟,使测量数据更准确。
从PT二次取参考电压时,应仔细检查接线以避免PT二次短路。
电压信号输入线和电流信号输入线不要接错了,如果将电流信号输入线接至PT二次侧或者试验变压器测量端,则可能会烧毁仪器。
在有输入电压和输入电流的情况下,切勿插拔测量线,以免烧坏仪器。
仪器损坏后,请立即停止使用并通知本公司,不要自行开箱修理。仪器工作不正常时,氧化锌避雷器测试仪请首先检查电源保险是否熔断。无输入电压时,检查测试线前端的保险管是否熔断,更换型号一致保险后方可继续实验。如果问题较复杂,氧化锌避雷器测试仪请与我公司联系。
本仪器不得置于潮湿和温度过高的环境中。
干式试验变压器
型号:AODD-TKGB
本系列干式试验变压器,是引进国外最新先进技术,利用先进的生产设备,采用了线圈环氧真空浇注成型,及CD型铁芯的新工艺、新材料、与其同容量,同电压的油浸式试验变压器相比,干式试验变压器具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。
并有效地削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电器设备的绝缘性能,直流耐压及泄漏电流试验。是替代目前笨重的油浸式变压器的首选产品。
二、技术指标
⒈阻抗电压:12%
⒉输出电压波形:工频、正弦波
⒊表面升温:<55°
⒋空载损耗:0.2%~0.35%
⒌允许连续运行时间:1小时
⒍间续运行时间:连续
三 、产品分类
四 、主要产品参数
注:以上提供的目录,为本公司生产的干式试验变压器,特殊规格,也可根据用户提供的参数和要求设计生产,以满足用户的需要。
五 、外型结构示意图
六 、干式试验变压器使用方法及注意事项
⒈使用前,必须详细阅读变压器的使用说明书和与之配套的控制箱(台)的说明书。根据说明书接好连接线,接地线应良好接地。
⒉干式变压器控制箱(台)的电源分别为交流220V 、380V两种,经调压器输出到变压器的低压侧输入端。经过变比输出连续可调至额定电压值。
⒊从干式试验变压器的安全和高压试验的严谨性来考虑,避免设备或试品受到破坏,本厂可提供如下图所示的成套设备以满足用户:
成套设备包括:高压试验变压器、变压器控制箱(台)、分压器、球隙保护器、放电棒、高压油杯、高压硅堆(直流试验用)、数显微安表(直流试验用)。
⒋当做直流耐压或泄漏电流试验时,可先将高压硅堆、微安表、旋在高压试验变压器的高压输出端上,然后逐渐升压,即可进行直流试验。
⒌ 当两台试验变压器作串级连接时(原理图如下),第Ⅰ台和第Ⅱ台的额定输出电压相等,其容量之比为2 :1,第Ⅱ台变压器必须放置在绝缘支架上,以保证对地绝缘。串接时要注意变压器上的标记(参见联线方式示意图),使极性连接正确,以保证输出预定的电压,否则,输出电压为零。
注:① 若A、B接反。会造成高压输出为零(T1+T2=0),将A、B换位即可。
② T2试变底盘,必须与绝缘支架的托盘联接。
⒍ 当不使用串级式接线时,此两台变压器可各自做为独立的干式试验变压器使用。
电流信号取样线 一根
电源线 一根
保险管 二只
专用保护器 一只
使用说明书 一份
产品合格证 一份
附:
氧化锌避雷器测试仪运行中的主要问题
1、氧化锌避雷器由于取消了串联间隙,长期承受系统过电压、过电流。电流中的有功分量导致阀片发热,引起伏安特性的变化,长期作用的结果会导致阀片老化,甚至热击穿。
2、氧化锌避雷器测试仪氧化锌避雷器受到冲击电压的作用,阀片也会在冲击电压能量的作用下发生老化。
3、氧化锌避雷器内部受潮或绝缘性能不良,会使工频电流增加,功耗加剧,严重时会导致内部放电。
4、氧化锌避雷器受到雨、雪、凝露或灰尘的污染,由于内外电压分布不同而使内部阀片与外部瓷套之间产生较大电位差,导致径向放电现象发生。
本仪器所要完成的任务
判断氧化锌避雷器阀片是否发生老化或受潮,通常观察正常运行流过氧化锌阀片的阻性泄漏电流的变化,即观察阻性泄漏电流是否增大作为判断依据。
氧化锌避雷器测试仪由于氧化锌阀片在通常情况下阻性泄漏电流占总电流的10%—20%。因此,仅仅观察电流的变化来确定氧化锌阀片阻性泄漏电流的变化情况是困难的,只有将非线性电阻支路中的阻性泄漏电流从总电流中分离出来,才能清楚地了解它的变化情况。
氧化锌避雷器测试仪测量原理
1.测量原理
输入电流电压经过数字滤波后,取出基波,然后用投影法计算阻性电流基波峰值Ir1p=Ix1p.cosφ,由于基波数值稳定,目前普遍采用Ir1p衡量避雷器性能。
总电流基波峰值Ix1p在电压基波U1(E1)方向投影为Ir1p,在垂直方向投影为Ic1p,φ为电流电压基波相位角,其中包含选定的补偿角度(图七)。氧化锌避雷器测试仪因此,用φ和Ir1p都能直观衡量MOA性能。
仪器预热5分钟,然后再开始测量。
下面就主菜单的具体操作进行详细说明:
避雷器编号:按键盘“、”将光标指向“避雷器编号”,按“确定”进入;按“”键选择要调整的位置,此位置会反向显示;按 “、” 键进行选择,可选择的字母或数字的范围见附录;所有位调整完成后,按“确定”键。(如果不想改动避雷器编号,可按“退出”键)
电压变比值:在主菜单下,按键盘“、”将光标指向“电压变比值”,按“确定”进入;按“”键选择要调整的位置,此位置会反向显示;按 “、” 键进行调整;所有位调整完成后,按“确定”键。
边相校正角氧化锌避雷器测试仪:调整方法同上,一般相间干扰的影响大约在2° 5°,由于准确测算干扰量有一定困难,一般不提倡硬性补偿,而是将其设置为0.0°,可以按规程要求,纵向比较一段时间内数据变化趋势。如果需要调整边相校正角,可参考后面“测量原理”的有关章节
相序:按键盘“、”将光标指向“相序”,按“确定”进入;按 “、” 键进行调整;按“确定”键完成。
历史数据:将光标指向“历史数据”,按“确定”进入(如图五所示);有‘0 – 9’共10页(当前所在页面显示在屏幕的左上角),每页21个数据。按 “、、” 键选择要查看的数据,此数据的测试时间将显示在屏幕的最上端,按“确定”键显示该组数据;按“打印”键打印该组数据;按“退出”键返回。
时间调整:氧化锌避雷器测试仪在主菜单下,将光标指向最下面一行,按“确定”进入;用“”键选择要调整的项目年、月、日、时、分、秒,用“、”键进行调整,全部调整完后,按“确定”键。
开始测量:按“、”键使光标指向第一行,按“确定”进入测量,
注意事项
正式测量前,请打开电源,将仪器预热5分钟,使测量数据更准确。
从PT二次取参考电压时,应仔细检查接线以避免PT二次短路。
电压信号输入线和电流信号输入线不要接错了,如果将电流信号输入线接至PT二次侧或者试验变压器测量端,则可能会烧毁仪器。
在有输入电压和输入电流的情况下,切勿插拔测量线,以免烧坏仪器。
仪器损坏后,请立即停止使用并通知本公司,不要自行开箱修理。仪器工作不正常时,氧化锌避雷器测试仪请首先检查电源保险是否熔断。无输入电压时,检查测试线前端的保险管是否熔断,更换型号一致保险后方可继续实验。如果问题较复杂,氧化锌避雷器测试仪请与我公司联系。
本仪器不得置于潮湿和温度过高的环境中。
