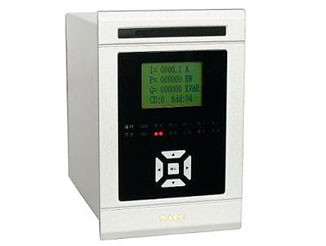

变压器一体化保护测控装置



AOD-NSA3178H适用于110KV及以下电压等级的双圈、三圈变压器,需要提供双套主保护、双套后备保护的各种接线方式的变压器,其中低压侧可以接两分支,Ⅰ侧对应高压侧,Ⅱ侧对应中压侧,Ⅲ、Ⅳ对应低压
型       号   AOD-NSA3178H
颜       色
尺       寸

商品详情


详细介绍:

一、应用范围
    AOD-NSA3178H适用于110KV及以下电压等级的双圈、三圈变压器,需要提供双套主保护、双套后备保护的各种接线方式的变压器,其中低压侧可以接两分支,Ⅰ侧对应高压侧,Ⅱ侧对应中压侧,Ⅲ、Ⅳ对应低压侧的两个分支。
二、装置主要功能
    ◆ 合并器功能
    ◆ 智能单元功能
  保护主要功能有:
    1)差动速断保护,
    2)二次谐波制动的比率差动保护,
    3)复合电压闭锁方向过流,
    4)零序过流,
    5)零序过压,
    6)间隙零序过流,
    7)TA与TV断线判别,
    8)分散式故障录波。
  智能变电站过程层功能有:
    1)基于IEC61850-9-2的SV采样值传输协议;
    2)基于IEC60044-7/8 的FT3转发或接收;
    3)基于GOOSE的开关量接收(事故跳闸,遥控跳闸,遥信量);
    4)基于GOOSE的开关量发送(事故跳闸,遥控跳闸,遥信量);
    5)光纤IRIG-B码或IEC61588对时;
    6)所有智能变电站过程层功能可由配置工具灵活实现;
三、装置主要特点
    1、本装置采用32位ADSP-BF537高性能的处理器担负保护等功能,完成输入量的采样计算,进行动作逻辑判断直至跳闸。其内含数字信号处理器(DSP)用于遥测计算,快速而准确。
    2、本装置算法的突出特点是在较高采样频率的前提下,实现了在故障全过程对所有继电器的并行实时计算,装置有很高的固有可靠性及动作速度。
    3 、差动速断及比率差动保护性能
      (1) 差动速断保护实质上为反应差动电流的过电流继电器,用以保证变压器内部发生严重故障时快速动作跳闸,典型出口动作时间小于15ms。
      (2) 比率差动保护的动作特性如图,能可靠躲过外部故障时的不平衡电流。

    其中:Id为动作电流,Ir为制动电流,Icdqd为差动电流起动值,Kbl为比率差动制动系数,Ie为变压器额定电流,图中阴影部分为保护动作区。
      (3) 采用软件调整变压器各侧电流的平衡系数方法,把各侧的额定电流都调整到变压器的额定电流(Ie)。
      (4) 采用可靠的TA断线报警闭锁功能,保证装置在TA断线及交流回路故障时不误动。
    4、后备保护性能
      (1) 各侧复压闭锁方向保护的方向指向可以通过控制字灵活整定(指向变压器或者母线);
      (2) 使用线电压作为极化电压(90°接线),极化电压过低时使用记忆量,确保母线出口三相短路时,保护具有明确的方向性;




















































详细介绍:

一、应用范围
    AOD-NSA3178H适用于110KV及以下电压等级的双圈、三圈变压器,需要提供双套主保护、双套后备保护的各种接线方式的变压器,其中低压侧可以接两分支,Ⅰ侧对应高压侧,Ⅱ侧对应中压侧,Ⅲ、Ⅳ对应低压侧的两个分支。
二、装置主要功能
    ◆ 合并器功能
    ◆ 智能单元功能
  保护主要功能有:
    1)差动速断保护,
    2)二次谐波制动的比率差动保护,
    3)复合电压闭锁方向过流,
    4)零序过流,
    5)零序过压,
    6)间隙零序过流,
    7)TA与TV断线判别,
    8)分散式故障录波。
  智能变电站过程层功能有:
    1)基于IEC61850-9-2的SV采样值传输协议;
    2)基于IEC60044-7/8 的FT3转发或接收;
    3)基于GOOSE的开关量接收(事故跳闸,遥控跳闸,遥信量);
    4)基于GOOSE的开关量发送(事故跳闸,遥控跳闸,遥信量);
    5)光纤IRIG-B码或IEC61588对时;
    6)所有智能变电站过程层功能可由配置工具灵活实现;
三、装置主要特点
    1、本装置采用32位ADSP-BF537高性能的处理器担负保护等功能,完成输入量的采样计算,进行动作逻辑判断直至跳闸。其内含数字信号处理器(DSP)用于遥测计算,快速而准确。
    2、本装置算法的突出特点是在较高采样频率的前提下,实现了在故障全过程对所有继电器的并行实时计算,装置有很高的固有可靠性及动作速度。
    3 、差动速断及比率差动保护性能
      (1) 差动速断保护实质上为反应差动电流的过电流继电器,用以保证变压器内部发生严重故障时快速动作跳闸,典型出口动作时间小于15ms。
      (2) 比率差动保护的动作特性如图,能可靠躲过外部故障时的不平衡电流。

    其中:Id为动作电流,Ir为制动电流,Icdqd为差动电流起动值,Kbl为比率差动制动系数,Ie为变压器额定电流,图中阴影部分为保护动作区。
      (3) 采用软件调整变压器各侧电流的平衡系数方法,把各侧的额定电流都调整到变压器的额定电流(Ie)。
      (4) 采用可靠的TA断线报警闭锁功能,保证装置在TA断线及交流回路故障时不误动。
    4、后备保护性能
      (1) 各侧复压闭锁方向保护的方向指向可以通过控制字灵活整定(指向变压器或者母线);
      (2) 使用线电压作为极化电压(90°接线),极化电压过低时使用记忆量,确保母线出口三相短路时,保护具有明确的方向性;
