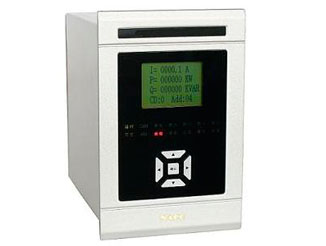

备用电源自投保护装置



装置主要功能 ◆ 合并器功能 ◆ 智能单元功能
型       号   AOD-NSA3152AH
颜       色
尺       寸

商品详情


详细介绍:

 一、应用范围
   AOD-NSA3152AH为用于进线开关和/或内桥开关自投装置,适用于如下图所示的主接线系统。


二、装置主要功能
    ◆ 合并器功能
    ◆ 智能单元功能
  保护方面的主要功能有:
    1) 过流闭锁简易母差;
    2) 三段式可经低电压闭锁的定时限方向过电流保护;
    3) 两段零序过电流保护/小电流接地选线;(零序一段动作于跳闸,零序二段动作于报警)
    4) 三相二次重合闸(检无压或不检);
    5) 过负荷报警;
    6) 两轮低周减载保护;
    7) 低压解列保护;
    8) 高周解列保护;
    9) 高压解列保护;
   10) 分散式故障录波及独立的操作回路;
  测控主要功能有:
    1) 41路遥信开入采集、遥信变位、事故遥信;
    2) 正常断路器遥控分合、小电流接地探测遥控分合;
    3) Ia、Ib 、Ic、I0、Uab、Ubc、Uca、Ua、Ub、Uc、Ux、p、q、COS、Feq 15个模拟量的遥测;
    4) 开关事故分闸次数统计及事件SOE等。
  智能变电站过程层功能有:
    1) 基于9-2的SV转发或接收;
    2) 基于FT3转发或接收;
    3) 基于GOOSE的开关量接收(事故跳闸,遥控跳闸,遥信量);
    4) 基于GOOSE的开关量发送(事故跳闸,遥控跳闸,遥信量);
    5) 光纤B码或1588对时;
    6) 所有智能变电站过程层功能可由配置工具灵活实现;
三、装置主要特点
    1、模块化的硬件支撑平台,主要包括基于BLACKFIN537 DSP的中央处理模件;基于高性能FPGA的过程层系列功能模件实现,基于AD7656的系列采集模件等。
    2、模块化的软件支撑平台,基于C/C++的结构化保护测控软件框架,差异化产品保护测控系列基于配置生成。
      ◆ 基于面向对象的编程设计方法,代码复用率高;
      ◆ 大量采用CRT以及BF-DSP库函数,取消与系统库函数功能近似的私有库函数,程序健壮稳定,可维护性大大增强;
      ◆ 采用浮点计算的编程方法,大幅度削减了编程的非本质复杂度;
      ◆ 完善强大的调试功能,简化开发调试以及现场事故分析;
      ◆ 采用GB2312全字库,人机界面可以显示丰富的中文字符;
      ◆ 支持串口/网络两种程序升级方式,程序升级简单易行;
    3、过程层功能实现全部基于高性能FPGA并行实现,大幅度提高了过程层备性能及可靠性。
    4、过程层功能的分配全部基于配置工具实现,灵活方便。
    5、模块化的功能模块。其核心的功能模块主要有:
      ◆ 基于IEC61850-9-2的SV群发及接收;
      ◆ 基于IEC60044-7/8的FT3报文发送及接收;
      ◆ GOOSE报文群发及接收;
      ◆ 基于IRIG-B码或IEC61588的对时模块;
      ◆ 重采样;
      ◆ 守时功能;
      ◆ 传统保护功能;
      ◆ 传统的人机界面功能;
      ◆ 符合IEC61850标准的通信体系模块;
      ◆ 完善强大的录波功能,支持COMTRADE-99格式的波形文件输出;
      ◆ 完善的调试输出功能,支持脱离后台系统的情况下,动作报告、录波报告、自检报告、事件序列等信息的输出,支持部分功能菜单操作过程的记录,支持报文记录、支持内部内存数据查看以及内部变量地址查看(辅助开发调试);
      ◆ 事故快照功能,可以记录保存保护动作时当时的保护定值、软硬压板等信息,供事故分析使用;
      ◆ 在线式五防模块,五防功能由监控系统和装置实时完成,无需传统五防钥匙及独立五防系统,极大地降低系统造价,增加了可靠性;
      ◆ 程序顺序控制模块,控制流程可在线编辑,可取代传统PLC;
