商品详情
详细介绍:
一、应用范围

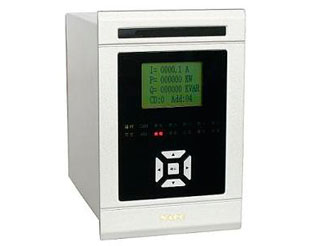

NSA-3121G为用于35KV及以下电压等级站用变/接地变保护测控装置.
二、装置主要功能
● 变电站的在线式五防功能
● 变电站的程序化操作功能
保护方面的主要功能有：
1）二段定时限过电流保护（三相式）；
2）一段高压侧零序定时限过电流保护(小电流接地选线，可整定为报警或跳闸)；
3）二段低压侧零序定时限过电流保护；
4）过负荷保护；
5）非电量保护；
6）独立的操作回路；
7）分散式故障录波并能就地显示及远传。
测控方面的主要功能有：
1）13路遥信开入采集、装置遥信变位、事故遥信；
2）正常断路器遥控分合、小电流接地探测遥控分合；
3）Ia、Ib 、Ic、I0、Uab、Ubc、Uca、Ua、Ub、Uc、Ux、p、q、COS、Feq 15个模拟量的遥测
4）开关事故分闸次数统计及事件SOE等；
三、装置主要特点：
（1） 系统的主要关键技术
1，模块化的硬件支撑平台，主要包括基于BLACKFIN537 DSP的中央处理模件；基于FPGA的系列外围扩展模件；基于AD7656的系列采集模件等。
2，模块化的软件支撑平台，基于C/C++的结构化保护测控软件框架， 差异化产品保护测控系列基于配置生成。
3，模块化的功能模块。其核心的功能模块主要有：
传统保护功能；
传统的人机界面功能；
符合IEC61850标准的通信体系模块；
基于网络103标准的通信体系模块；
完善强大的录波功能，支持COMTRADE-99格式的波形文件输出；
完善的调试输出功能，支持脱离后台系统的情况下，动作报告、录波报告、自检报告、事件序列等信息的输出，支持部分功能菜单操作过程的记录，支持IRIGB码报文记录、支持内部内存数据查看以及内部变量地址查看（辅助开发调试）
事故快照功能，可以记录保存保护动作时当时的保护定值、软硬压板等信息，供事故分析使用；
在线式五防模块，五防功能由监控系统和装置实时完成，无需传统五防钥匙及独立五防系统，极大地降低系统造价，增加了可靠性程序顺序控制模块，控制流程可在线编辑，可取代传统PLC
基于工业式以太网的过程层GOOSE
（2）由NSA-3000G系列分散式保护测控装置构成的综合自动化系统是一个分层分布式系统，它按一个元件（一个间隔）一套装置分布式原则设计配置，可直接就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统灵活性很强，且任一装置故障仅影响一个元件，其可靠性也得到了很大提高。
（3）由于信息的传递由网络系统通过通讯网互联而实现，取消了常规的二次信号控制电缆，因而站内二次电缆大大简化，不仅节省了大量投资，而且减轻了CT、PT负荷，减少了施工难度及维护工作量，节省了大量的人力物力。
（4）保护测控装置中的保护功能独立，具体体现在以下几个方面：
保护功能完全不依赖通讯网，网络瘫痪不影响保护正常运行。
装置仍旧保留了传统微机保护所具有的独立输入输出回路及操作回路。
软件设计上，保护模块与其它模块完全分开，且先保护后测量，保护模块具有独立性。
（5）提高系统可靠性的措施：
采用分层分布式系统是提高全站工作可靠性的重要因素，特别是功能独立于通讯网的各种保护及自动装置在各间隔的独立配置，它是变电站安全稳定运行的先决条件。
装置的背板端子定义仍旧沿用了传统模式，它兼容了传统的操作控制功能，保证在极限工作条件下变电站的运行与控制。
装置结构采用全密封设计，精心设计了抗干扰组件，使抗振动能力，抗电磁干扰能力有很大提高。
（6）人性化友好的人机界面：
装置采用大屏幕液晶显示器，主接线图参数显示，汉化树形菜单，跳闸报告，告警报告，定值整定等都在液晶上有明确显示，不需对照任何技术资料，现场运行调试人员使用方便。
装置内部的任何状态变化都能在液晶显示器显示，包括开入，电压电流的有效值、相位、功率、电度等。
采用五键组合键盘，对装置操控自如、易学易用。
（7）由于采用了高性能处理器，结合一些特殊编程手段使它具备了一些同类装置不具备的优点：
装置采用了高速、高分辨率16位的A/D转换器，实现每周波24点采样。结合专用的测量CT，及数字信号处理器（DSP）进行计算保证了遥测量的高精度及响应速度。同时能在当地实时完成有功功率、无功功率、功率因素等的计算。
在不增加硬件开销的前提下完成对低压系统的分散故障录波，并能实现故障波形的远传及就地打印。
将保护动作信号在当地间隔层就地转换为遥信信号上传，减少保护动作报告向调度转发的时间，使其故障报告传输速度与变位遥信等同，便于与调度系统接口，调度端不需另作事件解释程序。
每套装置均设综合自动化模拟调试功能，该模拟调试模块的设置使发电机组保护功能调试工作与自动化联调工作完全分开，避免了重复工作。
（8）本装置具有完善的自检能力及自校验功能，基本实现免调校。
