光纤光栅加速度计
型号：AODH-FGV-A1
AODH-FGV-A1 光纤光栅加速度计主要用于桥梁、大坝、大型结构等低频振 动监测，具有精度高、灵敏度好、抗干扰、寿命长等特点。通过多只传感器 的组装，可实现两维、三维加速度的测量。
AODH-FGV-A2
型光纤光栅加速度计主要用于桥梁索力监测，桥梁、路基等 各类工程结构的振动监测，也可用于引擎，发电机泵的频率测量。JH-FGV-A2
传感器采用先进的光纤光栅技术，体积小，灵敏度和可靠性高，可在恶劣 环境下长期工作。该传感器要求对应解调仪的采集频率不低于 800Hz。
两款加速度计需要与 CAVONO 高速光纤光栅解调仪匹配才能完美使用。

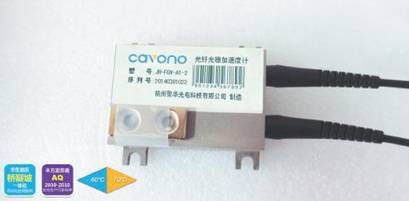

图 1 JH-BGT-A1/A2 系列光纤光栅加速度计
产品特点
?分辨率高，频率响应范围宽；应用场合广泛，阻尼器动载测试、桥梁结构动 应变测量、土木工程结构振动测量；
?防水防潮，在恶劣环境下性能优越，抗机械疲劳；本质安全，抗腐蚀、抗污 染、抗雷击能力强；
?尾纤采用耐高温、耐腐蚀的特氟龙光纤，具有优异耐温性能和耐腐蚀、耐老 化性能，适应长期野外存活环境。
2
技术参数
表 1 AODH-FGV-A1/A2 光纤光栅加速度计技术参数表
3 安装说明
3.1
注意事项
AODH-FGV-A1/A2 光纤光栅加速度计属于高精度型仪器仪表产品，在运输、 使用、安装过程中要注意轻拿轻放，切忌用重物敲打，以免影响传感器的精 度和稳定性。
AODH-FGV-A1/A2 型光纤光栅加速度计虽适用于各种恶劣环境，但在使用时 应注意避免用于超过测量范围的地区（特殊要求可定制），同时还应注意避免
传感器在强酸、强碱的环境下长期工作。
在运输过程中，切勿将传感器外壳的磁铁取下。
3.2
初始检验
光纤光栅加速度计安装前，要检测其外观有无破损，然后将其接到解调
仪上看其是否能正常输出波长数据，待输出的波长数据稳定后，检验其波长 与相关参数是否接近，检测无误后方可应用于工程。
3.3
安装传感器
对于光纤光栅加速度计的安装来说非常简单，一般情况下，通过两边的 螺孔机械固定到被测物表面。机械固定的方式可通过螺栓固定或胶粘方式完
成，胶粘方式只能适用于短期监测。通过螺栓固定时，工程监测无勿后，在 固定螺栓上涂一定量的螺丝胶，以免在长期监测过程中，螺栓松动或脱离。
安装过程中，要避免传感器受到重物敲击，安装结束后，取下传感器外 面的磁铁，传感器方能正常工作。传感器安装后，建议用二次保护罩将传感
器及其尾纤保护起来。
3.4
光缆连接
装好加速度计的光缆要用扎带固定好，将光缆穿入软管内，并将软管尽 量放在安全的地方。光纤在熔接前，要将光缆的 FC/APC 头接入光纤光栅解调 仪，以确保该传感器的波长正确及损耗在合理范围内，否则，要检查光缆通 道，排查问题后，方可将该传感器尾纤熔接到通道光缆。
4 读取数据
光纤光栅解调仪是所有聚华科技光纤光栅传感器获取读数仪器。将连有
光纤光栅传感器的光纤通过 FC/APC 光学接头即可接入光纤光栅解调仪，打开
光纤光栅解调仪软件对传感器进行扫描即可读出传感器的当前波长值。光纤
光栅解调仪的具体应用详见相关光纤光栅解调仪的使用说明书。
AODH-FGV-A1/A2
型光纤光栅加速度计必须配接高速光纤光栅解调设备使
用，解调设备的波长扫描频率建议是被测对象振动频率的 3 倍以上，建议采
用 AODH-FBG-A3 光纤光栅解调仪来采集该传感器数据。通过解调设备获取的加
速度波长数据，可以计算被测对象的振动动频率。计算振动频率时应 2000
光纤光栅加速度计
型号：AODH-FGV-A1
AODH-FGV-A1 光纤光栅加速度计主要用于桥梁、大坝、大型结构等低频振 动监测，具有精度高、灵敏度好、抗干扰、寿命长等特点。通过多只传感器 的组装，可实现两维、三维加速度的测量。
AODH-FGV-A2 型光纤光栅加速度计主要用于桥梁索力监测，桥梁、路基等 各类工程结构的振动监测，也可用于引擎，发电机泵的频率测量。JH-FGV-A2
传感器采用最先进的光纤光栅技术，体积小，灵敏度和可靠性高，可在恶劣 环境下长期工作。该传感器要求对应解调仪的采集频率不低于 800Hz。
两款加速度计需要与 CAVONO 高速光纤光栅解调仪匹配才能完美使用。
图 1 JH-BGT-A1/A2 系列光纤光栅加速度计
产品特点
•分辨率高，频率响应范围宽；应用场合广泛，阻尼器动载测试、桥梁结构动 应变测量、土木工程结构振动测量；
•防水防潮，在恶劣环境下性能优越，抗机械疲劳；本质安全，抗腐蚀、抗污 染、抗雷击能力强；
•尾纤采用耐高温、耐腐蚀的特氟龙光纤，具有优异耐温性能和耐腐蚀、耐老 化性能，适应长期野外存活环境。
2 技术参数
表 1 AODH-FGV-A1/A2 光纤光栅加速度计技术参数表
3 安装说明
3.1 注意事项
AODH-FGV-A1/A2 光纤光栅加速度计属于高精度型仪器仪表产品，在运输、 使用、安装过程中要注意轻拿轻放，切忌用重物敲打，以免影响传感器的精 度和稳定性。
AODH-FGV-A1/A2 型光纤光栅加速度计虽适用于各种恶劣环境，但在使用时 应注意避免用于超过测量范围的地区（特殊要求可定制），同时还应注意避免 传感器在强酸、强碱的环境下长期工作。
在运输过程中，切勿将传感器外壳的磁铁取下。
3.2 初始检验
光纤光栅加速度计安装前，要检测其外观有无破损，然后将其接到解调
仪上看其是否能正常输出波长数据，待输出的波长数据稳定后，检验其波长 与相关参数是否接近，检测无误后方可应用于工程。
3.3 安装传感器
对于光纤光栅加速度计的安装来说非常简单，一般情况下，通过两边的 螺孔机械固定到被测物表面。机械固定的方式可通过螺栓固定或胶粘方式完 成，胶粘方式只能适用于短期监测。通过螺栓固定时，工程监测无勿后，在 固定螺栓上涂一定量的螺丝胶，以免在长期监测过程中，螺栓松动或脱离。
安装过程中，要避免传感器受到重物敲击，安装结束后，取下传感器外 面的磁铁，传感器方能正常工作。传感器安装后，建议用二次保护罩将传感 器及其尾纤保护起来。
3.4 光缆连接
装好加速度计的光缆要用扎带固定好，将光缆穿入软管内，并将软管尽 量放在安全的地方。光纤在熔接前，要将光缆的FC/APC 头接入光纤光栅解调 仪，以确保该传感器的波长正确及损耗在合理范围内，否则，要检查光缆通 道，排查问题后，方可将该传感器尾纤熔接到通道光缆。
4 读取数据
光纤光栅解调仪是所有聚华科技光纤光栅传感器获取读数仪器。将连有
光纤光栅传感器的光纤通过 FC/APC 光学接头即可接入光纤光栅解调仪，打开
光纤光栅解调仪软件对传感器进行扫描即可读出传感器的当前波长值。光纤
光栅解调仪的具体应用详见相关光纤光栅解调仪的使用说明书。
AODH-FGV-A1/A2 型光纤光栅加速度计必须配接高速光纤光栅解调设备使
用，解调设备的波长扫描频率建议是被测对象振动频率的 3 倍以上，建议采
用 AODH-FBG-A3 光纤光栅解调仪来采集该传感器数据。通过解调设备获取的加
速度波长数据，可以计算被测对象的振动动频率。计算振动频率时应 2000
