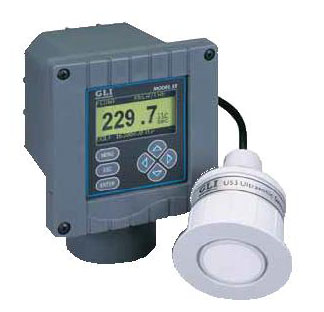

自动温度补偿式明渠流量计控制器 明渠流量计控制器 流量非接触式监测仪
型号:AODB-U53A4A1N
典型应用：
一种明渠流量非接触式监测的仪表，适用于流量测量和液位控制，包括：自来水、雨水、废水和活性污泥。
特性和优点
内置大量堰和槽的规格数据库，如：V 形堰，矩形堰，矩形槽， 圆底槽，Parshall 槽等；
对于非标准的明渠结构，用户可以自己输入流量曲线。
脉冲反射技术
自动温度补偿
不需要日常维护
非接触测量，能在较恶劣的环境中应用。
操作原理：
U53 型测定仪的工作原理是超声回波技术，通过测量流量槽（堰）液位高度，再经仪器内部的微处理器运算得到流量。超声波传感器在微机控制下，发射和接收超声波，计算出液位高度；再根据规定流量计算公式：即可得到液体流量。
技术参数：
量程范围：0.25～6.0米；
测量分辨率：深度：±1mm；
测量单位：流量：升、立方米、加仑、百万升、立方英尺(每秒、分、小时),
百万升和百万加伦(每天)
深度: 英寸、英尺、毫米、米
环境温度：-20～+60℃
温度补偿：-40～+80℃
继 电 器：4只SPDT
模拟输出：两路独立的0～20 mA 或4～20 mA
电源要求：90～130 VAC或180～260 VAC，50/60 Hz
准 确 度：满量程的0.5％
灵 敏 度：满量程的0.1％
重 现 性：满量程的0.1％
机箱防护：NEMA 4X（IP65），
安装方式：板式安装、表面安装和管道式安装；
探头重量：1.6kg
探头电缆：10英尺
仪器重量：0.5kg
订货指南：
完整的仪器包括：U53变送器，传感器探头，安装件（可选）
变送器：
U53A4A1N 变送器
带不同线缆长度的传感器探头：
U53S010 传感器，带10英尺（3米）电缆
U53S030 传感器，带30英尺电缆
U53S100 传感器，带100英尺电缆
可选的安装件：
3004A0017－001 探头安装件
