14孔非接触式立式红外测温仪

型号：AOD-HT1403AS

二、产品简介：
    AOD-HT1403AS红外线体温筛选仪适用于人流量大的公共场合快速监测人体体表温度的专业仪器。具有非接触式测温、准确度高、测量速度快、超温语音报警等优点。特别适合于出入境口岸、港口、机场、码头、车站、机关、学校、影剧院等场合使用。
三、 工作原理
    一切温度高于绝对零度的物体均会依据其本身温度的高低发射定比例的红外辐射能量。辐射能量的大小及其按波长的分布与它的表面温度有着十分密切的关系。人体温度在（36～37℃）放射的红外波长为 9～10μm。依据此原理便能准确的地测定人额头的表面温度，修正额头与实际体温的温差便能显示准确的体温。
四、产品特点
1.非接触式测试，安全可靠；
2.落地式设计，经过扫描探头检测的范围 0.5秒钟内（或小于 0.5 秒）即可显示及语音提示检测结果；
3.检测结果数码显示，红、绿发光二极管显示工作状态清晰、直观；
4.自动开启测量系统；
5.垂直的 14 个扫描探头，以适应不同身高人群准确测量；
6.语音播报系统自动播报监测结果。
五、主要技术指标
1.工作环境条件：
（1）环境温度：10°C～35°C;
（2）相对湿度：≤80%;
（3）电  源：AC 220V±20% 50Hz。
2.基本尺寸： 40cm×15cm×200cm(长×宽×高)。包装尺寸：118.2cm×20.2cm×29.4cm
3.重量：小于 17Kg。
4.最小分辨率：0.1℃。
5.测温范围：30.0℃～40.0℃。
6.整机功率：≤20W。
7.示值误差：±0.4℃。
8.警示温度测量误差：±0.4℃。
9.测量时间：≤0.3 秒。
10.多次测量时间间隔：≤0.3 秒。
11.显示方式: LED显示。
六、仪器由以下部分组成：
1.立柱—用于固定测试探头和主控制电路机构；
2.测试探头—红外测温传感器件；
3.机箱—安装电气设备。
七、使用方法：
     将机器的电源线插入 220V电源插座并开启底箱后部的电源开关，要求机器预热不少于30 分钟。  请按照下列步骤进行操作以达到最佳测量效果：
1.测量体温时人的额头要对准探测头的位置，且额头位置距探测头的距要求为大于 20厘米小于 50厘米范围。
2.进行测量人体温度时，机器多个扫描探头可根据人体的身高不同，约一秒钟内的时间，这时，测量仪显示人体的温度。
3.体温温度超高的提示共分两种：
（1）当人体的温度超过 37.5℃时，（此值可以从 37.5℃—40℃设置）有急促“嘀……”的警示声，警示声后语音提醒播报“体温偏高”；
（2）当人体的温度超过 37.5℃时，（此值可以从 37.5℃—40℃设置）”机器的机顶红灯会闪烁亮起，同时探头旁的绿灯会变成红灯闪烁。可以设置温度得超温阀值，此值得出厂缺省值为：37.5℃。要更改此值可以按住“设置键”2 秒后进入设定设置阀值状态，数码管闪动显示“F-1”阀值，此时按“递增键”或“递减键”可以调节超温得限位阀值。设置好后按确认键存档。
八、附图说明：

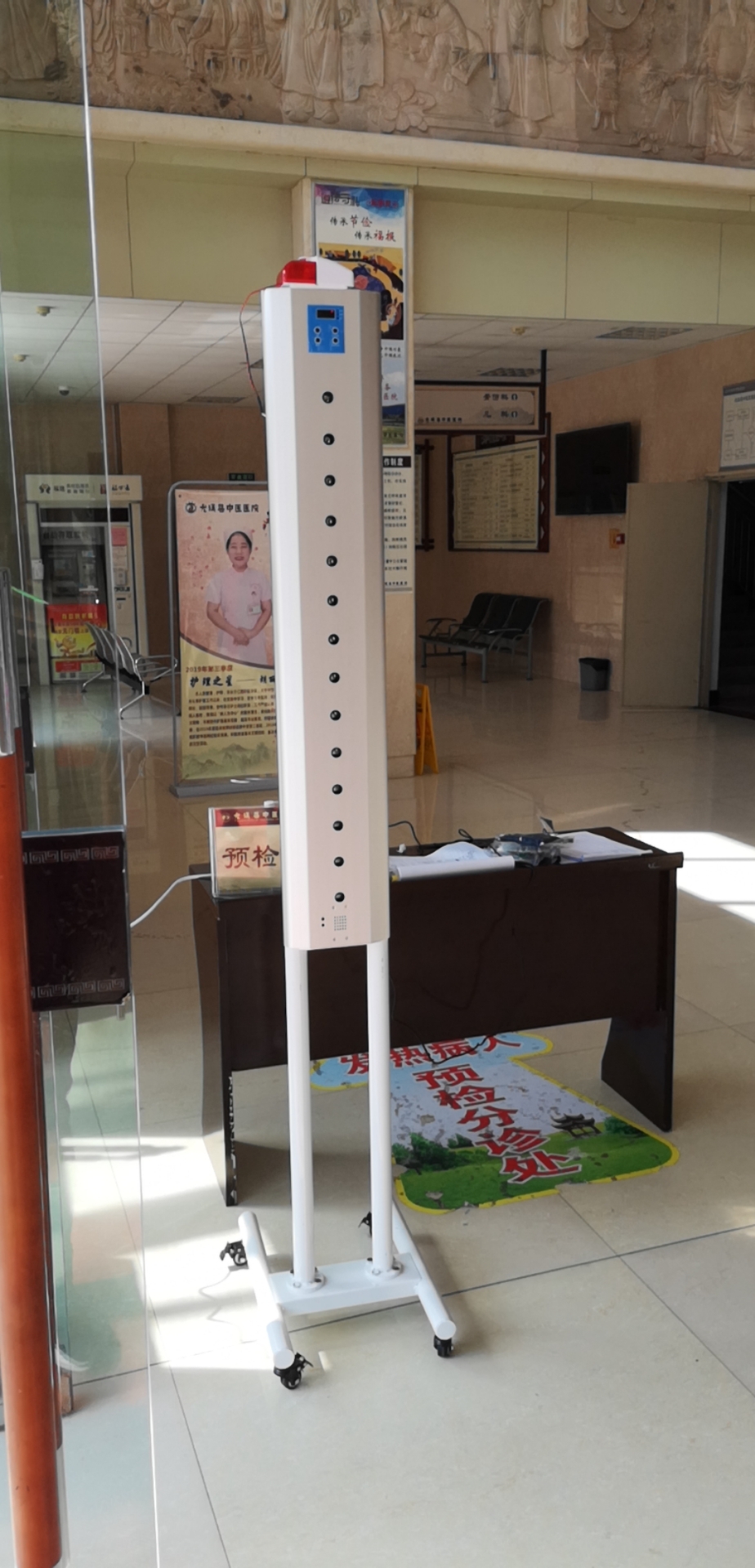

    如图，本实用新型人体温度测量装置主要由探头和测量显示装置组成：
    所述的探头共有 14 个，该 14 个探头隔排列安装在支架上，由于一个探头的探测角度通常为 7 度，因而在一个支架上纵向排列 14 个探头，各探头间的间隔距离为厘米，就可探测高度范围为 0.6-2米身高的人群。人以正常速度从该仪器（支架）旁经过，无需停留，本实用新型仪器即可探测出此人的人体温度，从而实现快速通过的目的。
注：本实用新型的探头的数量，可以根据探测范围的不同进行增减。





四、产品特点
1.非接触式测试，安全可靠；
2.落地式设计，经过扫描探头检测的范围 0.5秒钟内（或小于 0.5 秒）即可显示及语音提示检测结果；
3.检测结果数码显示，红、绿发光二极管显示工作状态清晰、直观；
4.自动开启测量系统；
5.垂直的 14 个扫描探头，以适应不同身高人群准确测量；
6.语音播报系统自动播报监测结果。
五、主要技术指标
1.工作环境条件：
（1）环境温度：10°C～35°C;
（2）相对湿度：≤80%;
（3）电  源：AC 220V±20% 50Hz。
2.基本尺寸： 40cm×15cm×200cm(长×宽×高)。包装尺寸：118.2cm×20.2cm×29.4cm
3.重量：小于 17Kg。
4.最小分辨率：0.1℃。
5.测温范围：30.0℃～40.0℃。
6.整机功率：≤20W。
7.示值误差：±0.4℃。
8.警示温度测量误差：±0.4℃。
9.测量时间：≤0.3 秒。
10.多次测量时间间隔：≤0.3 秒。
11.显示方式: LED显示。
